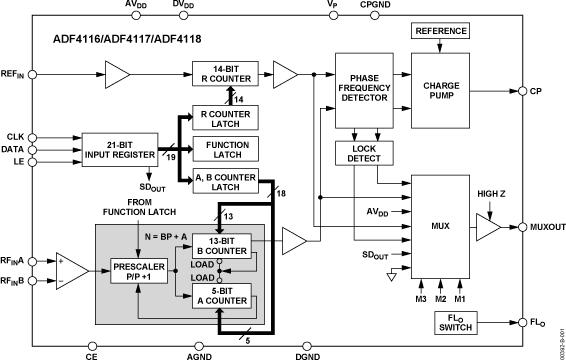

ADF4116典型设计图一

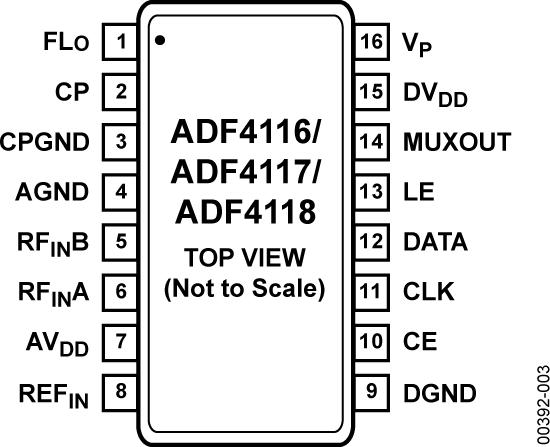

ADF4116典型设计图二
承诺原装正品
专营AD公司的产品,真正优化您的供应链
AD产品 - ADF4116介绍
ADF4116 - 单通道、整数N分频550 MHz PLL

ADF4116是AD公司的一款定时IC和时钟产品,ADF4116是单通道、整数N分频550 MHz PLL,本站介绍了ADF4116的封装应用图解、特点和优点、功能等,并给出了与ADF4116相关的AD元器件型号供参考。

ADF4116 - 单通道、整数N分频550 MHz PLL - 定时IC和时钟 - PLL/频率合成器 - Analog Devices, LLC

产品描述

ADF4116/ADF4117/ADF4118均为频率合成器,可以用来在无线接收机和发射机的上变频和下变频部分实现本振。上述器件由低噪声数字鉴频鉴相器(PFD)、精密电荷泵、可编程参考分频器、可编程A和B计数器以及双模预分频器(P/P+1)组成。A(5位)、B(13位)计数器与双模预分频器(P/P+1)配合,可实现N分频器(N = BP+A)。此外,14位参考分频器(R分频器)允许PFD输入端的REFIN 频率为可选值。如果频率合成器与外部环路滤波器和电压控制振荡器(VCO)一起使用,则可以实现完整的锁相环(PLL)。

所有片内寄存器均通过简单的三线式接口进行控制。

这些器件采用2.7 V (±10%)或5 V (±10%)电源供电,不用时可以关断。

优势和特点
  • ADF4116: 550 MHz
  • ADF4117: 1.2 GHz
  • ADF4118: 3.0 GHz
  • +2.7 V至+5.5 V电源供电
  • 双模预分频器 ADF4116: 8/9 ADF4117/ADF4118: 32/33
  • 独立的电荷泵电源(VP )可在3 V系统中提供扩展的调谐电压
  • 三线式串行接口
  • 数字锁定检测
  • 省电模式
  • 快速锁定模式
  • 相关的评估套件共有1个
  • EVAL-ADF4116 - ADF4116 评估板:
  • 本页面包含用于评估ADF4116单通道、整数N分频、550 MHz PLL的评估板的订购信息。

    该评估板需使用SDP控制器版以连接PC。SDP控制器板通过USB 2.0连接至PC。评估板将连接至SDP控制器板。评估板无法直接连接至PC。在PC上运行的评估软件通过SDP控制器板与评估板通信。SDP控制器板在以下订购指南中单独列出(EVAL-SDP-CS1Z)。如果以前未购买过SDP控制器板,请购买该产品以确保获得完整的评估设置。

  • EVAL-ADF4116 - 无:
