ADAU1761 - 集成PLL的SIGMADSP?立体声、低功耗、96 KHZ、24位音频编解码器

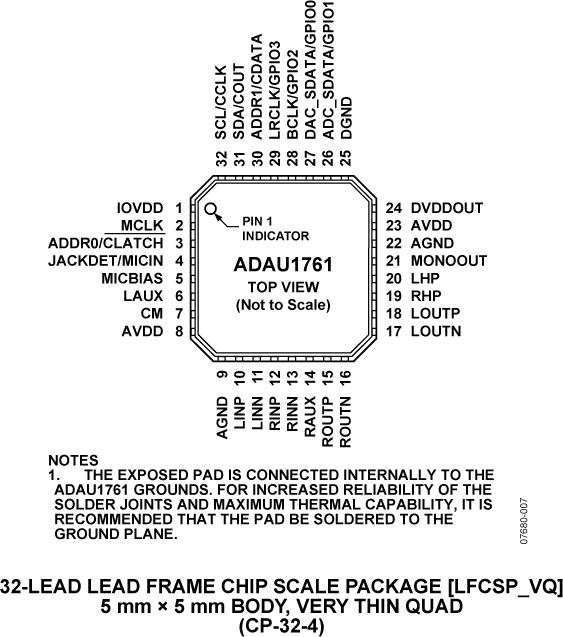

ADAU1761是AD公司的一款SigmaDSP 处理器产品，ADAU1761是集成PLL的SIGMADSP?立体声、低功耗、96 KHZ、24位音频编解码器，本站介绍了ADAU1761的封装应用图解、特点和优点、功能等，并给出了与ADAU1761相关的AD元器件型号供参考。

ADAU1761 - 集成PLL的SIGMADSP?立体声、低功耗、96 KHZ、24位音频编解码器 - SigmaDSP 处理器 - 处理器和DSP - Analog Devices

产品描述

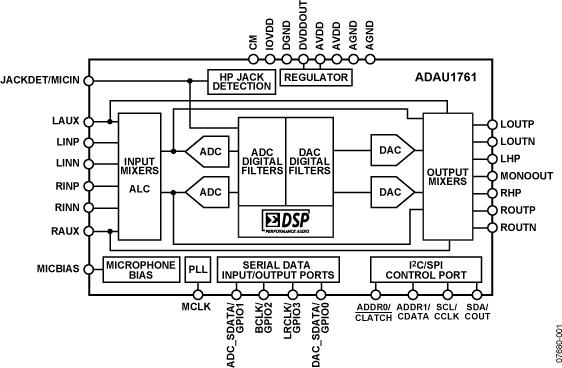

ADAU1761是一款低功耗、集成数字音频处理功能的立体声音频编解码器，支持立体声48 kHz录音和回放，采用1.8 V模拟电源供电，功耗为14mW。立体声音频ADC和DAC支持8 kHz至96 kHz范围内的采样速率，并支持数字音量控制。

SigmaDSP内核具有28位处理特性（56位双精度）。系统设计人员可以利用这款处理器，通过均衡、多频段压缩、限幅和第三方算法来弥补麦克风、扬声器、功放和听音环境的实际限制，从而明显改善音质体验。

可利用SigmaStudio?图形开发工具对ADAU1761进行编程。该软件含有滤波器、动态处理器、混频器和低层次DSP功能等音频处理模块，可快速开发自定义信号流程。

录音路径包括一个集成麦克风偏置电路和六路输入。可以在ADC之前将这些输入混频和多路复用，或者可将其配置为旁路ADC。ADAU1761含有一路立体声数字麦克风输入。

ADAU1761内置五个高功率输出驱动器（两个差分、三个单端），支持立体声耳机、听筒或其它输出传感器。该器件还支持交流耦合或无电容配置。所有模拟输出均支持独立精密电平控制。输出混频器级允许音频灵活路由。

应用
- 智能电话和多媒体电话
- 数码相机和数码摄像机
- 便携式媒体播放器和便携式音频播放器
- 电话配件

优势和特点

SigmaDSP 28/56位、50 MIPS数字音频处理器

可利用SigmaStudio图形工具实现完全编程

24位立体声音频ADC和DACSNR：>98 dB

采样速率范围：8 kHz至96 kHz

Linux 驱动

低功耗：7 mW录音、7 mW回放（48 kHz、1.8 V）

6个模拟输入引脚，可配置为单端或差分输入

灵活的模拟输入/输出混频器

欲了解更多特性，请参考数据手册

相关的评估套件共有3个

EVAL-ADAU1761 - ADAU1761评估板：

本页面提供有关评估ADAU1761的评估板文档和订购信息。

EVAL-ADUSB2EBZ - ADUSB2EBZ评估板：

ADI公司的USBi “USB Interface” (EVAL-ADUSB2EBZ)接口板可用于连接PC的USB端口和SigmaDSP硬件的数据输入引脚。该接口可用于任意评估板，包括外部SPI/I2C连接头(Aardvark Header)。EVAL-ADUSB2EBZ板支持SPI和I2C通信（用户可选），可采用3.3V或1.8V作为IOVDD电源。USBi接口采用电脑USB端口供电。

安装USBi板的步骤如下：

将USB电缆连接到PC上的空闲USB端口和USBi板上。

Windows将会运行“发现新硬件向导”。

选择“从列表或特定位置安装”，然后单击“下一步”。

选择“在这些位置查找最佳驱动程序”，然后勾选“包含以下搜索位置”。

单击“浏览”按钮，在SigmaStudio应用程序文件夹内定位正确的驱动程序（默认文件夹位置：C:\Program Files\Analog Devices Inc\Sigma Studio\USB drivers）：选中CyUSB.inf文件。

如果弹出“本软件未通过Windows标志测试”对话框，请单击“仍然继续”。
