ADAU1373技术文档下载:
ADAU1373技术文档产品手册下载
ADAU1373 - 典型设计图:

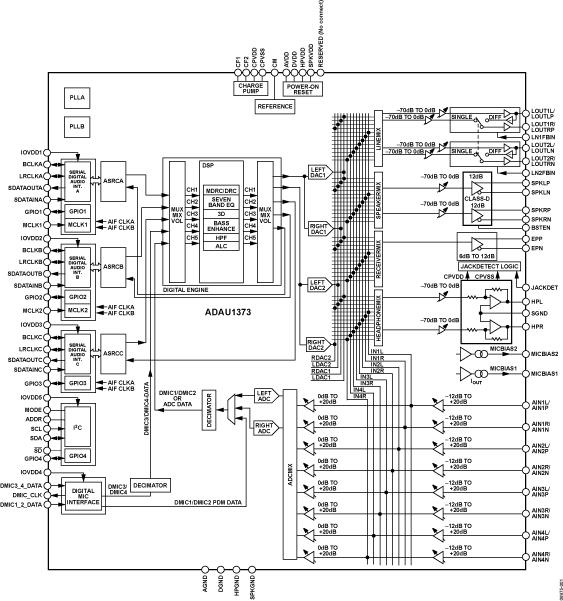

ADAU1373典型设计图一
ADAU1373典型设计图二
承诺原装正品
专营AD公司的产品,真正优化您的供应链
AD产品 - ADAU1373介绍
ADAU1373 - 具有扬声器和耳机放大器的低功耗编解码器

ADAU1373是AD公司的一款音频编解码器产品,ADAU1373是具有扬声器和耳机放大器的低功耗编解码器,本站介绍了ADAU1373的封装应用图解、特点和优点、功能等,并给出了与ADAU1373相关的AD元器件型号供参考。

ADAU1373 - 具有扬声器和耳机放大器的低功耗编解码器 - 音频编解码器 - 音频和视频 - Analog Devices, LLC

产品描述

ADAU1373是一款低功耗、集成数字音频处理功能的立体声音频编解码器,支持立体声48 kHz录音和回放。立体声音频ADC和DAC支持8 kHz至48 kHz范围内的采样速率,并支持数字音量控制。

提供八个单端或四个差分模拟输入和PGA,用于调整?12 dB至+18 dB范围内的增益,可配置为提供麦克风或线路电平信号。

支持两路立体声数字麦克风输入;总共可连接四个数字麦克风。此外,提供了三个串行数字音频输入/输出端口和异步采样速率转换器(ASRC),以支持不同采样速率,在移动电话应用中实现灵活的系统设计。可以在ADC之前将这些输入进行混频选用,或者将其配置为旁路ADC。内置两个立体声DAC,并提供灵活混频选项,用于在内部进行信号路由。

模拟输出端包含线路输出、耳机输出、扬声器输出和接收器输出。内置两个可配置为差分输出的立体声单端线路电平输出。耳机输出以真实地为中心的立体声信号(无需使用耦合电容),采用高效的G级(轨开关)架构。高效的立体声无滤波器D级开关放大器为扬声器提供约1 W的立体声功率。差分接收放大器可用于连接单独的接收扬声器。内置两个可锁定至8 kHz至27 MHz输入的PLL模块。

系统设计人员可以利用这款DSP,通过均衡、多频段压缩和限幅算法来弥补麦克风、扬声器、功放和听音环境的实际限制,从而明显改善音质体验。SigmaStudio?图形开发工具含有滤波器、混频器、动态处理器和可快速开发定制信号流的放大器,可用于对ADAU1373进行编程。

应用

  • 移动电话
  • 平板电脑
  • 电子书
  • 便携式媒体播放器
    优势和特点
  • 1个立体声ADC和2个立体声DAC,采样速率范围为8 kHz至48 kHz
  • 低功耗:7 mW录音、7 mW回放(48 kHz、1.8 V)
  • 8个单端或4个差分输入及PGA
  • 2个麦克风偏置基准电压,具有电流检测功能
  • 2个立体声数字麦克风输入
  • 灵活的模拟输入/输出混频器
  • 1个立体声差分或2个立体声单端线路输出
  • 以真实地为中心的G级耳机放大器,采用1.8 V电源时,能够以2 × 50 mW功率驱动16 Ω负载,THD为10%
  • 无滤波器D级扬声器放大器,采用3.6 V电源时,能够以2 × 880 mW功率驱动8 Ω负载,THD为10%
  • 差分耳机放大器,能够驱动32 Ω负载
  • 2个PLL,支持8 kHz至27 MHz范围内的输入时钟
  • 欲了解更多特性,请参考数据手册
  • 相关的评估套件共有1个
  • EVAL-ADAU1373 - ADAU1373 Evaluation Board:
  • This page contains evaluation board ordering information for evaluting the ADAU1373.

  • EVAL-ADAU1373 - 无:
