    当前位置：AD公司 > > AD芯片 >> ADA4870 - 高速、高压、1 A输出驱动放大器
    ADA4870技术文档下载：
    ADA4870技术文档产品手册下载
    ADA4870 - 典型设计图：

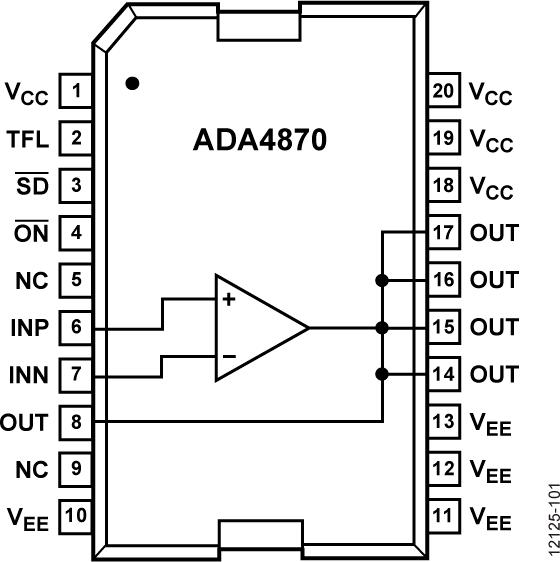

    ADA4870典型设计图一
    ADA4870典型设计图二
    承诺原装正品
    专营AD公司的产品，真正优化您的供应链
    AD产品 - ADA4870介绍
    ADA4870 - 高速、高压、1 A输出驱动放大器

    ADA4870是AD公司的一款高输出电流放大器 (≥ 100mA)产品，ADA4870是高速、高压、1 A输出驱动放大器，本站介绍了ADA4870的封装应用图解、特点和优点、功能等，并给出了与ADA4870相关的AD元器件型号供参考。

    ADA4870 - 高速、高压、1 A输出驱动放大器 - 高输出电流放大器 (≥ 100mA) - 放大器 - Analog Devices, LLC

    产品描述

    ADA4870是一款单位增益稳定的高速电流反馈型放大器，使用40 V电源能够提供1 A输出电流和2500 V/μs压摆率。 ADA4870的创新架构采用ADI公司的专有高压超快速互补双极性(XFCB)工艺制造，可为需要驱动低阻抗负载的应用提供高输出功率、高速信号处理解决方案。

    ADA4870非常适合驱动高压功率场效应晶体管、压电传感器、PIN二极管、CCD面板，以及各种需要高速的高电源电压和高电流输出的其它要求严苛的应用。

    ADA4870采用Power SOIC封装(PSOP_3)，提供高导热性裸露散热块，可实现有效散热，从而提高严苛应用中的性能和可靠性。 ADA4870的工作温度范围为-40 ℃至+85 ℃工业温度范围。

    应用

  • 包络跟踪
  • 功率场效应晶体管驱动器
  • 超声
  • 压电驱动器
  • PIN二极管驱动器
  • 波形产生
  • 自动测试设备(ATE)
  • CCD面板驱动器
  • 复合放大器


    • 优势和特点
  • 非常适于驱动高容性或高阻性负载
  • 宽电源电压范围： 10 V至40 V
  • 高输出驱动电流： 1A
  • 宽输出电压摆幅： 采用40 V电源，摆幅为37 V
  • 高压摆率： 2,500 V/μs
  • 宽带宽： 52 MHz大信号带宽、70 MHz小信号带宽
  • 低噪声： 2.1 nV/√Hz
  • 静态电流： 32.5 mA - 掉电模式： 0.75 mA
  • 短路保护和标志 - 限流： 1.2 A
  • 热保护
    • 相关的评估套件共有1个
  • EVAL-ADA4870 - ADA4870 评估板：

    • ADA4870ARR-EBZ评估板提供快速方便地评估ADA4870的平台。

    ADA4870ARR-EBZ评估板与UG-685中原理图的不同之处：


    1. 已删除C71
    2. R19，从1.21k变为300?
    3. R29，从2.43k变为0?


  • EVAL-ADA4870 - 无：

    • 无
