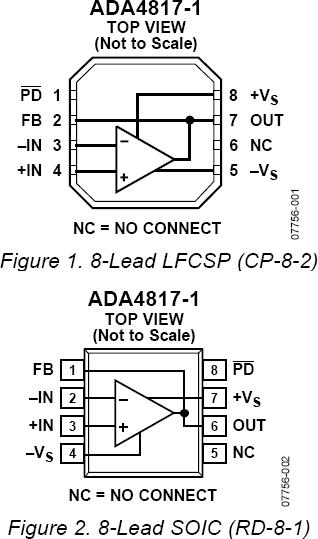

ADA4817-1典型设计图一
AD芯片：
承诺原装正品
专营AD，真正优化您的供应链
AD产品 - ADA4817-1介绍

ADA4817-1 - 低噪声、1 GHz FastFET 运算放大器

ADA4817-1是AD公司的一款运算放大器产品，ADA4817-1是低噪声、1 GHz FastFET 运算放大器，本站介绍了ADA4817-1的封装应用图解、特点和优点、功能等，并给出了与ADA4817-1相关的AD元器件型号供参考。

ADA4817-1 - 低噪声、1 GHz FastFET 运算放大器 - 运算放大器 - JFET输入放大器 - Analog Devices

产品描述

ADA4817-1（单通道）和ADA4817-2（双通道）FastFET??放大器是具有FET输入的单位增益稳定、超高速电压反馈型放大器。这些放大器采用ADI公司的专有超快速互补双极性(XFCB)工艺制造，工作噪声极低（4 nV/√Hz; 2.5 fA/√Hz），输入阻抗非常高。

1.5 pF输入电容、低噪声(4 nV/√Hz)、低失调电压（最大值2 mV）以及1050 MHz ?3 dB带宽，使ADA4817-1/ADA4871-2非常适合数据采集前端以及宽带跨导应用，如光电二极管前置放大器等。

ADA4817-1/ ADA4817-2具有5 V至10 V的宽电源电压范围，可采用单电源或双电源供电，适合包括有源滤波和ADC驱动在内的各种应用。

ADA4817-1提供8引脚3 mm × 3 mm LFCSP和8引脚SOIC两种封装。ADA4817-2采用16引脚4 mm × 4 mm LFSCP封装。两种封装均采用低失真引脚排列，既改善了二次谐波失真，又简化了电路板布局。此外，这些封装都具有裸露焊盘，提供到达印制电路板(PCB)的低热阻路径，可实现更有效的热传输，并提高可靠性。两款产品的额定工作温度范围均为?40°C至+105°C扩展工业温度范围。

应用

  • 光电二极管放大器
  • 数据采集前端
  • 仪器仪表
  • 滤波器
  • ADC驱动器
  • CCD输出缓冲器

    • 优势和特点
  • 高速 −3 dB带宽（G=1、RL=100Ω）：1050 MHz 压摆率：870 V/μs 0.1%建立时间：9 ns
  • 低输入偏置电流：2 pA
  • 低输入电容 共模电容：1.3 pF 差模电容：0.1 pF
  • 低噪声 4 nV/√Hz (100 kHz) 2.5 fA/√Hz (100 kHz)
  • 低失真 −90 dBc（10 MHz，G=1，RL=1 kΩ）
  • 失调电压：2 mV（最大值）
  • 高输出电流：40 mA
  • 每个放大器的电源电流：19 mA
  • 关断模式下每个放大器的电源电流：1.5 mA
    • 相关的评估套件共有2个
  • EVAL-ADA4817-1 - ADA4817-1评估板：

    • 本页面提供有关评估ADA4817-1的评估板文档和订购信息。

  • EVAL-HSAMP-1 - 通用型单通道高速运算放大器评估板：

    • 通用型单通道高速放大器评估板为裸板，允许用户快速完成各种运算放大器电路的原型设计，从而最大程度地降低风险，加快产品上市。 这些评估板全部兼容RoHs标准。 请参考下列订购指南和引脚数和封装，决定需要订购的型号。
