ADA4096-2 - 30 V、微功耗、过压保护RRIO双通道运算放大器

ADA4096-2是AD公司的一款运算放大器产品，ADA4096-2是30 V、微功耗、过压保护RRIO双通道运算放大器，本站介绍了ADA4096-2的封装应用图解、特点和优点、功能等，并给出了与ADA4096-2相关的AD元器件型号供参考。

ADA4096-2 - 30 V、微功耗、过压保护RRIO双通道运算放大器 - 运算放大器 - 高压放大器 (≥12V) - Analog Devices

产品描述

ADA4096-2双通道和ADA4096-4四通道运算放大器具有微功耗特性和轨到轨输入/输出范围。这些放大器的电源要求极低，保证工作电压范围为3 V至30 V，因而非常适合监控电池使用情况和控制电池充电。良好的动态性能，包括27 nV/√Hz电压噪声密度，则适合电池供电音频应用。这些器件可以处理最高200 pF的容性负载而不会发生振荡。

ADA4096-2和ADA4096-4拥有过压保护输入和二极管，允许输入电压高于或低于供电轨32 V，非常适合鲁棒的工业应用。ADA4096-2和ADA4096-4都具有独特的输入级，输入电压可以安全地超过任一电源电压，而不会发生反相或闩锁；这称为过压保护或OVP。

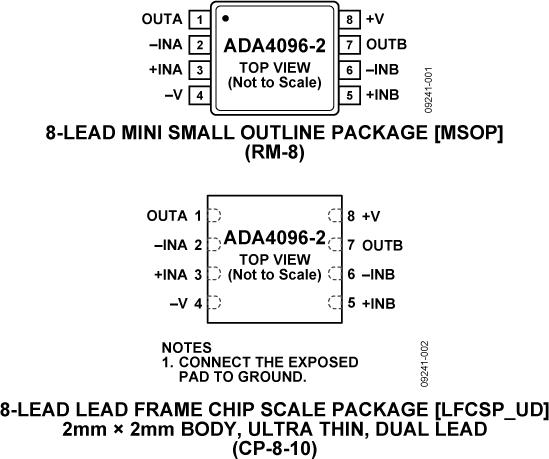

双通道ADA4096-2提供8引脚LFCSP (2 mm × 2 mm)和8引脚MSOP两种封装。ADA4096-4提供16引脚LFCSP (3 mm × 3 mm)和14引脚TSSOP两种封装。ADA4096-2W符合汽车应用标准，采用8引脚MSOP封装。

ADA409x系列的额定温度范围为?40°C至+125°C扩展工业温度范围，属于ADI公司不断扩展的30 V、低功耗运算放大器系列。

应用
- 电池监控
- 传感器调理器
- 便携式电源控制
- 便携式仪器仪表

优势和特点

输入过压保护，高于或低于供电轨32 V

输入电压最高可以超出电源电压±32 V而不会反相

轨到轨输入和输出摆幅

低功耗：每个放大器60 µA（典型值）

单位增益带宽： 800 kHz（典型值，Vsy = ±15 V） 550 kHz（典型值，Vsy = ±5 V） 475 kHz（典型值，Vsy = ±1.5 V）

单电源供电： 3 V至30 V

低失调电压：300 μV（最大值）

高开环增益： 120 dB（典型值）

单位增益稳定

通过汽车应用认证

相关的评估套件共有1个

EVAL-OPAMP-2 - EVAL-OPAMP-2评估板：

通用精密运算放大器评估板针对许多电路配置而设计并优化，以便用户能够找到最适合其应用的设计。这些评估板全部兼容RoHs标准。参考下列引脚数和封装，决定需要订购的型号：

EVAL-PRAOPAMP-2CPZ（双通道8引脚LFCSP）CP-8

EVAL-PRAOPAMP-2RMZ（双通道8引脚MSOP）RM-8

EVAL-PRAOPAMP-2RZ（双通道8引脚SOIC）R-8

EVAL-OPAMP-2 - 无：

无
