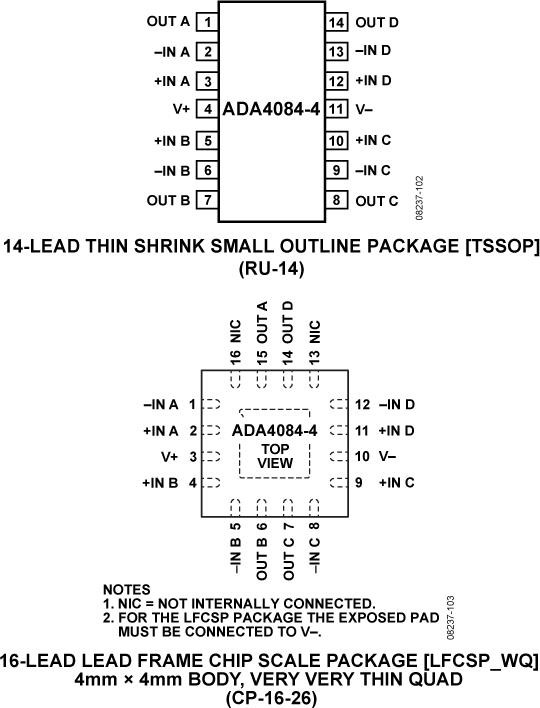

ADA4084-4 - 典型设计图：
ADA4084-4典型设计图一
AD芯片：
承诺原装正品
专营AD，真正优化您的供应链
AD产品 - ADA4084-4介绍

ADA4084-4 - 30 V、低噪声、轨到轨I/O、低功耗四通道运算放大器

ADA4084-4是AD公司的一款高压放大器 (≥12V)产品，ADA4084-4是30 V、低噪声、轨到轨I/O、低功耗四通道运算放大器，本站介绍了ADA4084-4的封装应用图解、特点和优点、功能等，并给出了与ADA4084-4相关的AD元器件型号供参考。

ADA4084-4 - 30 V、低噪声、轨到轨I/O、低功耗四通道运算放大器 - 高压放大器 (≥12V) - 放大器 - Analog Devices

产品描述

ADA4084-1（单通道）、ADA4084-2（双通道）和ADA4084-4（四通道）是单电源、10 MHz带宽放大器，具有轨到轨输入和输出特性。它们保证可采用+3 V至+30 V（或±1.5 V至±15 V）电源供电。

这款放大器非常适合要求交流性能与精密直流性能的单电源应用。 带宽、低噪声与精度特性组合，使ADA4084-1、ADA4084-2和ADA4084-4适合滤波器和仪器仪表等各种应用。

其它应用包括便携式电信设备、电源控制与保护，以及用作具有宽输出范围传感器的放大器或缓冲器。 要求采用轨到轨输入放大器的传感器包括霍尔效应传感器、压电传感器和阻性传感器。

利用轨到轨输入和输出摆幅，设计人员可以在单电源系统中构建多级滤波器，并保持高信噪比。

ADA4084-1、ADA4084-2和ADA4084-4的额定温度范围为−40℃至+125℃工业温度范围。单通道ADA4084-1采用5引脚SOT-23和8引脚SOIC封装；双通道ADA4084-2采用8引脚SOIC、MSOP和LFCSP表贴封装；ADA4084-4采用14引脚TSSOP和16引脚LFCSP封装。

ADA4084-1、ADA4084-2和ADA4084-4属于ADI公司不断扩展的高压、低噪声运算放大器系列。

应用

  • 电池供电仪器仪表
  • 电源控制和保护
  • 电信
  • 数模转换器(DAC)输出放大器
  • 模数转换器(ADC)输入缓冲器

    • 优势和特点
  • 轨到轨输入/输出
  • 低功耗：0.625 mA（±15 V，每放大器典型值）
  • 增益带宽积：15.9 MHz（AV =100，典型值）
  • 单位增益交越：9.9 MHz（典型值）
  • -3 dB闭环带宽：13.9 MHz（±15 V，典型值）
  • 低失调电压：100 μV最大值(SOIC)
  • 单位增益稳定
  • 高压摆率：4.6 V/μs（典型值）
  • 低噪声：3.9 nV/√Hz（1 kHz，典型值）
    • 相关的评估套件共有1个
  • EVAL-OPAMP-4 - EVAL-OPAMP-4评估板：

    • 通用精密运算放大器评估板针对许多电路配置而设计并优化，以便用户能够找到最适合其应用的设计。 这些评估板全部兼容RoHs标准。 参考下列引脚数和封装，决定需要订购的型号：

  • EVAL-PRAOPAMP-4RUZ（四通道14引脚TSSOP）RU-14
  • EVAL-PRAOPAMP-4RZ（四通道14引脚SOIC）R-14

  • EVAL-OPAMP-4 - 无：

    • 无
