ADA4062-2和ADA4062-4分别为具有业界领先性能的双通道和四通道JFET输入放大器。二者具有低功耗、低失调电压、低漂移和超低偏置电流特性。ADA4062-2 B级（SOIC封装）的典型失调电压低至0.5 mV，失调漂移为4 μV/°C，偏置电流为2 pA。

ADA4062系列适合许多应用，包括过程控制、工业和仪器仪表设备、有源滤波、数据转换、缓冲以及功率控制和监测。每个放大器的电源电流低至165 μA，因而这些器件非常适合低功耗应用。

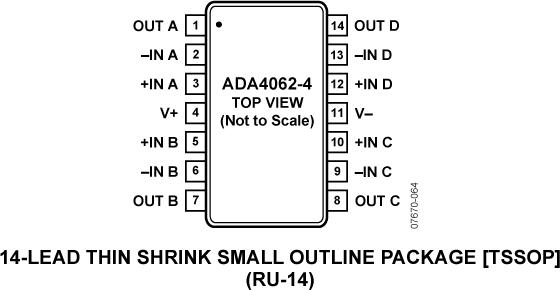

ADA4062系列的额定温度范围为?40°C至+125°C扩展工业温度范围。ADA4062-2提供8引脚SOIC、8引脚MSOP和10引脚LFCSP（1.6 mm × 1.3 mm × 0.55 mm）无铅封装，ADA4062-4则提供14引脚TSSOP无铅封装。

通用精密运算放大器评估板针对许多电路配置而设计并优化，以便用户能够找到最适合其应用的设计。 这些评估板全部兼容RoHs标准。 参考下列引脚数和封装，决定需要订购的型号：

无
