AD9861 - 10位混合信号前端(MxFE?)处理器

AD9861是AD公司的一款宽带编码解码器产品，AD9861是10位混合信号前端(MxFE?)处理器，本站介绍了AD9861的封装应用图解、特点和优点、功能等，并给出了与AD9861相关的AD元器件型号供参考。

AD9861 - 10位混合信号前端(MxFE?)处理器 - 宽带编码解码器 - 宽带产品 - Analog Devices

产品描述

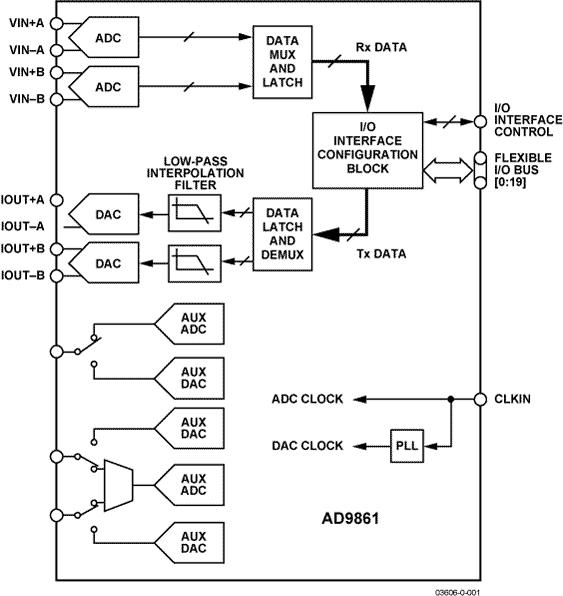

AD9861是面向通信市场的集成转换器MxFE®系列产品之一。它内置双通道10位模数转换器(ADC)和双通道10位数模转换器(TxDAC®转换器)。可提供50和80两种速度等级，50等级针对50 MSPS及以下的ADC采样速率进行了优化，80等级则针对50 MSPS与80 MSPS之间的ADC采样速率进行了优化。双通道TxDAC转换器在最高200 MHz频率下工作，并内置一个可旁路的2x或4x插值滤波器。同时提供三个辅助转换器，以提供所需的系统级控制电压，或用来监控系统信号。所有器件都为低功耗、小尺寸而优化，能为宽带通信市场提供高性价比的解决方案。

AD9861使用一个输入时钟引脚(CLKIN)产生所有系统时钟。ADC和TxDAC转换器时钟在时序产生模块内产生，该模块可利用分频电路、PLL乘法器和开关等用户可编程选项。

灵活的双向20位I/O总线适用于各种定制的数字后端或开放市场DSP。在半双工系统中，接口支持20位并行传输或10位交错传输。在全双工系统中，接口支持交错传输的10位ADC总线以及交错传输的10位发射总线。灵活的I/O总线减少了引脚数量，缩小了封装尺寸。

AD9861可以利用MODE引脚或串行编程接口(SPI)配置接口总线，在低功耗模式下运行ADC，配置TxDAC转换器插值速率，控制ADC关断及TxDAC关断。SPI可为TxDAC路径（例如增益粗调和微调、为通道匹配而进行的失调控制）和ADC路径（例如内部占空比稳定器、二进制补码数据格式）提供更多的编程选项。

AD9861采用64引脚LFCSP封装（薄型、细间距芯片级封装），外形尺寸仅为9 mm x 9 mm，高度小于0.9 mm，适合PCMCIA卡等空间密集型应用。

应用

宽带接入

宽带局域网（LAN）

通信（调制解调器）

优势和特点

接收路径内置双通道10位模数转换器，支持内部或外部基准电压源接入，提供50 MSPS和80 MSPS两种型号

发射路径内置双通道10位、200 MSPS数模转换器，提供1x、2x或4x插值和可编程增益控制

内部时钟分配模块包括可编程锁相环(PLL)与时序产生电路，允许单一基准时钟操作

灵活的20位I/O数据接口，允许在半双工模式下进行各种交错或非交错数据传输，以及在全双工模式下进行交错数据传输

可通过SPI兼容端口或MODE选择引脚进行配置

独立的接收和发射关断控制引脚

64引脚LFCSP封装（尺寸：9 mm x 9 mm）

3个可配置辅助转换器引脚
