AD9838 - 11 mW功耗、2.3 V至5.5 V的完整DDS

AD9838是AD公司的一款IQ调制器和解调器产品，AD9838是11 mW功耗、2.3 V至5.5 V的完整DDS，本站介绍了AD9838的封装应用图解、特点和优点、功能等，并给出了与AD9838相关的AD元器件型号供参考。

AD9838 - 11 mW功耗、2.3 V至5.5 V的完整DDS - IQ调制器和解调器 - 直接数字频率合成和调制器 - Analog Devices

产品描述

AD9838是一款低功耗DDS器件，能够产生高性能正弦波和三角波输出。其片内还集成一个比较器，支持产生方波以用于时钟发生。当供电电压为2.3 V时，其功耗仅为11 mW，非常适合对功耗敏感的应用。

AD9838提供相位调制和频率调制功能。频率寄存器为28位；时钟速率为16 MHz时，可以实现0.06 Hz的分辨率；而时钟速率为5 MHz时，则可以实现0.02 Hz的分辨率。配置频率和相位调制的方法是通过串行接口加载寄存器，然后通过软件或FSELECT/PSELECT引脚切换寄存器。

AD9838通过一个3线串行接口写入数据。该串行接口能够以最高40 MHz的时钟速率工作，并且与DSP和微控制器标准兼容。

该器件采用2.3 V至5.5 V电源供电。模拟和数字部分彼此独立，可以采用不同的电源供电；例如，AVDD可以是5 V，而DVDD可以是3 V。

AD9838具有关断引脚(SLEEP)，支持从外部控制关断模式。器件中不用的部分可以关断，以将功耗降至最低。例如，在产生时钟输出时，可以关断DAC。

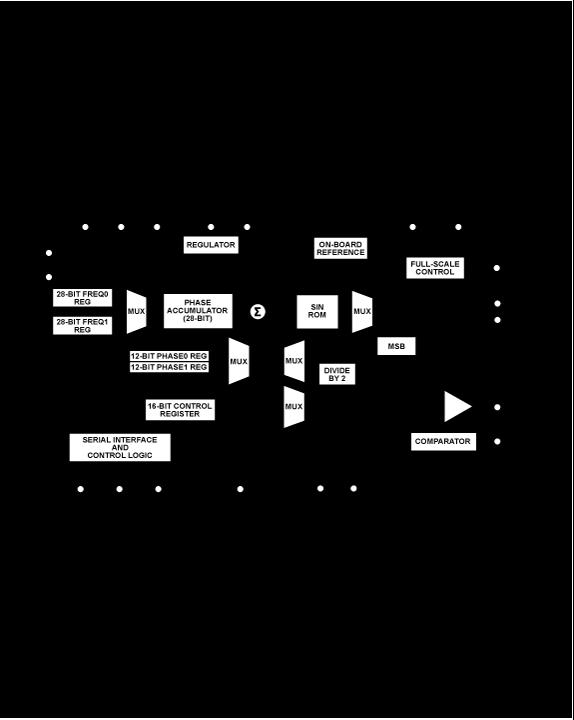

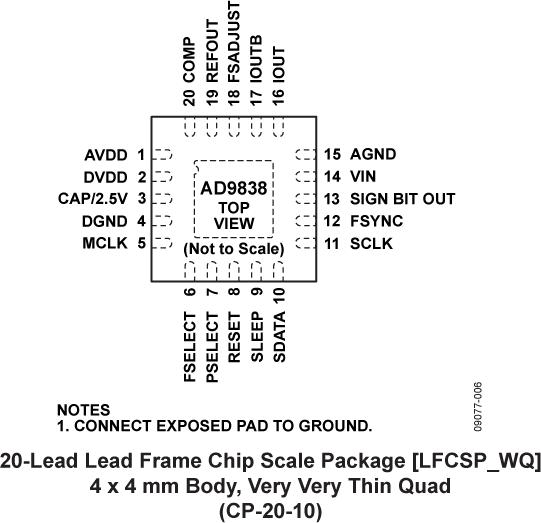

AD9838采用20引脚LFCSP_WQ封装。

应用
- 频率激励/波形发生
- 频率相位调谐和调制
- 低功耗RF/通信系统
- 液体和气流测量
- 传感器应用：接近度、运动和缺陷检测
- 测试与医疗设备

优势和特点

2.3 V至5.5 V电源供电

MCLK速率：16 MHz（B级），5 MHz（A级）

输出频率高达8 MHz

正弦波/三角波/方波输出

片上集成比较器

3线SPI接口

扩展温度范围：−40°C至+125°C

关断选项

当供电电压为2.3 V时，功耗为11 mW

20引脚LFCSP封装
