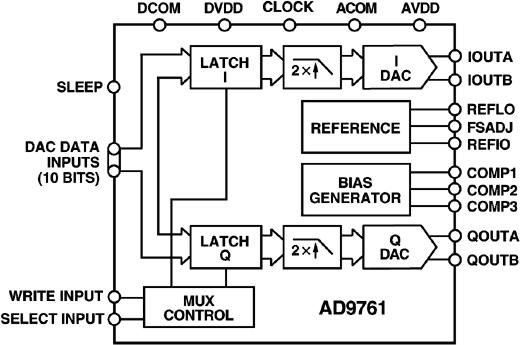

AD9761典型设计图一
承诺原装正品
专营AD公司的产品,真正优化您的供应链
AD产品 - AD9761介绍
AD9761 - 完整10位、40 MSPS、双通道传输DAC

AD9761是AD公司的一款ADC和DAC组合产品,AD9761是完整10位、40 MSPS、双通道传输DAC,本站介绍了AD9761的封装应用图解、特点和优点、功能等,并给出了与AD9761相关的AD元器件型号供参考。

AD9761 - 完整10位、40 MSPS、双通道传输DAC - ADC和DAC组合 - 数模转换器 (DAC) - Analog Devices, LLC

产品描述

AD9761是一款完整的双通道、高速、10位CMOS DAC,专门针对宽带宽通信应用(例如扩频)而开发,其中数字I与Q信息在发射操作期间进行处理。它集成两个10位、40 MSPS DAC、两个2x插值滤波器、一个基准电压源及数字输入接口电路。该器件支持每通道20 MSPS输入数据速率,经过2x插值后可达到40 MSPS,然后同时更新各DAC。

交错式I与Q输入数据流提交给数字接口电路,该电路由I与Q锁存器以及一些附加控制逻辑组成。该数据经过解交错处理后,变回原始I数据与Q数据。片内状态机可确保I数据与Q数据正确配对。然后,2x数字插值滤波器处理来自各锁存器的数据输出,以简化重构滤波器要求。各滤波器的插值输出用作相应10位DAC的输入。

这些DAC采用分段电流源架构,并结合专有开关技术,可减小突波能量,并使动态精度达到最大。每个DAC均提供差分电流输出,从而支持单端或差分应用。两个DAC同时更新,并提供一个10 mA的标称满量程电流。此外,各DAC之间的满量程电流匹配精度在0.07 dB(即0.75%)以内,因而无需额外增加增益校准电路。

AD9761采用先进的低成本CMOS工艺制造,采用2.7 V至5.5 V单电源供电,功耗为200 mW。此外还内置一个1.20 V内部温度补偿带隙基准电压源,成为一个完整的解决方案。

优势和特点
  • 完整10位、40 MSPS、双通道传输DAC
  • 出色的增益与失调匹配
  • 微分非线性误差:0.5 LSB
  • 有效位数:9.5
  • 信纳比:59 dB
  • 无杂散动态范围:71 dB
  • 2x插值滤波器
  • 数据速率:每个通道20 MSPS
  • 单电源:3V至5.5 V
  • 低功耗:93 mW(3 V电源,40 MSPS)
  • 片内基准电压源
  • 28引脚SSOP封装
  • 相关的评估套件共有1个
  • EVAL-AD9761 - AD9761 评估板:
  • 本页面提供有关评估AD9761的订购信息。

  • EVAL-AD9761 - 无:
