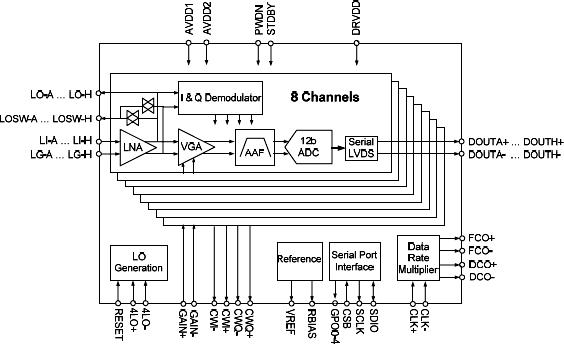

AD9276 - 典型设计图：

AD9276 - 八通道LNA/VGA/AAF/ADC和CW I&Q解调器

AD9276是AD公司的一款模数转换器 (ADC)产品，AD9276是八通道LNA/VGA/AAF/ADC和CW I&Q解调器，本站介绍了AD9276的封装应用图解、特点和优点、功能等，并给出了与AD9276相关的AD元器件型号供参考。

AD9276 - 八通道LNA/VGA/AAF/ADC和CW I&Q解调器 - 模数转换器 (ADC) - 模数转换器 (ADC) - Analog Devices, LLC

产品描述

AD9276具有低成本、低功耗、小尺寸、易于使用等优点。它内置8个通道，每通道包含一个低噪声前置放大器(LNA)的可变增益放大器(VGA)、一个抗混叠滤波器(AAF)、一个12位采样速率为10MSPS至80MSPS的模数转换器(ADC)和一个相位旋转可编程的I&Q解调器。

各通道的主要特性包括：可变增益范围42dB、全差分信号路径、有源输入前置放大器端接、最大增益高达52dB、转换速率最高达80MSPS的ADC。面向要求小封装尺寸的应用，该器件的通道针对动态性能和低功耗进行了优化。

LNA具有单端到差分的增益，通过SPI(串行外设接口)可选择。当增益为21.3dB时，LNA输入噪声典型值为0.75 nV/√Hz，当增益等于最大值时，整个通道的输入等效噪声为0.85 nV/√Hz。如果噪声带宽(NBW)为15MHz，LNA增益为21.3dB，则输入SNR(信噪比)约为92dB。在CW(连续波)多普勒模式，每个LNA输出驱动一个I&Q解调器。每个解调器都具有16个相位设置，可通过SPI独立对相位旋转进行编程。

应用

医疗成像/超声

汽车雷达

优势和特点

8个带LNA、VGA、AAF、ADC和I&Q解调器的通道

低噪声前置放大器(LNA)——欲了解更多信息，请查看数据手册。

可变增益放大器(VGA)衰减器范围=-42dB到0dB后置放大增益=21dB/24dB/27dB/30dBdB线性增益控制

抗混叠滤波器(AAF)可编程的2阶LPF(低通滤波器)，截止频率范围为8MHz到18MHz可编程HPF(高通滤波器)

模数转换器(ADC)——欲了解更多信息，请查看数据手册。

CW模式I&Q解调器独立的可编程相位旋转输出动态范围每通道>160dBc/√Hz

低功耗，当以12位/40MSPS(TGC)采样时，每通道功耗为195mW

在CW多普勒模式，每通道功耗为90mW
