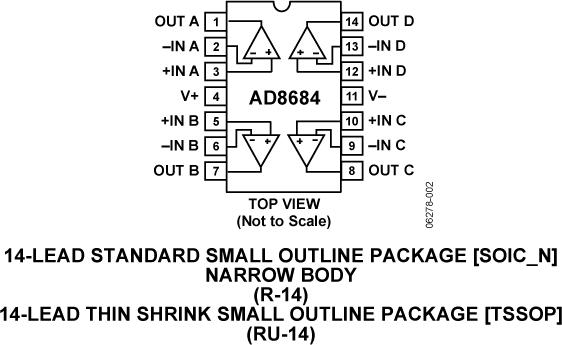

AD8684 - 典型设计图：
AD8684典型设计图一
AD芯片：
承诺原装正品
专营AD，真正优化您的供应链
AD产品 - AD8684介绍

AD8684 - 四路、低功耗、高速JFET运算放大器

AD8684是AD公司的一款运算放大器产品，AD8684是四路、低功耗、高速JFET运算放大器，本站介绍了AD8684的封装应用图解、特点和优点、功能等，并给出了与AD8684相关的AD元器件型号供参考。

AD8684 - 四路、低功耗、高速JFET运算放大器 - 运算放大器 - JFET输入放大器 - Analog Devices

产品描述

AD8682和AD8684分别是双路和四路低功耗、精密（1 mV）JFET放大器，具有出色的速度和低电源电流特性。典型压摆率为9 V/μs，每个放大器的电源电流低于250μA。这些单位增益稳定型放大器的典型增益带宽为3.5 MHz。JFET输入级则可确保典型偏置电流仅数pA，且在整个工作温度范围内均小于125 pA。

上述器件非常适合便携式、低功耗应用，特别是较高源阻抗应用。两款放大器的单位增益稳定，可以驱动较高的容性负载（G = 1、同相），在各种条件下均具有出色的动态响应范围，并且能以低静态电流提供直流精度性能。

应用

  • 便携式通信
  • 低功耗工业和仪器仪表应用
  • 环路滤波器
  • 有源和精密滤波器
  • 积分器
  • 应变计放大器
  • 便携式医疗仪器
  • 电源电流监控

    • 优势和特点
  • 低电源电流：每个放大器250 µA(最大值)
  • 高压摆率：9 V/µs
  • 带宽：3.5 MHz(典型值)
  • 低失调电压：1 mV (最大值,25°C)
  • 低输入偏置电流：20 pA (最大值,25°C)
  • 共模抑制比(CMRR)：90 dB（典型值）
  • 快速建立时间
  • 单位增益稳定
    • 相关的评估套件共有1个
  • EVAL-OPAMP-4 - EVAL-OPAMP-4评估板：

    • 通用精密运算放大器评估板针对许多电路配置而设计并优化，以便用户能够找到最适合其应用的设计。 这些评估板全部兼容RoHs标准。 参考下列引脚数和封装，决定需要订购的型号：

  • EVAL-PRAOPAMP-4RUZ（四通道14引脚TSSOP）RU-14
  • EVAL-PRAOPAMP-4RZ（四通道14引脚SOIC）R-14

  • EVAL-OPAMP-4 - 无：

    • 无
