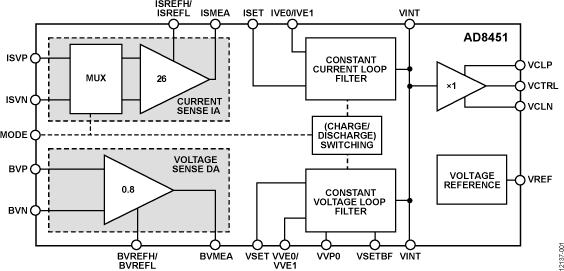

AD8451是一款用于电池测试和监控的精密模拟前端和控制器。 精密固定增益仪表放大器(IA)测量电池充电/放电电流，而固定增益差动放大器(DA)测量电池电压。 内部激光调整电阻网络设置IA和DA的增益，并在额定温度范围内优化AD8451的性能。 IA增益为26，DA增益为0.8。

ISET和VSET输入端的电压用来设置所需的恒定电流(CC)和恒定电压(CV)。 CC到CV自动无缝切换。

TTL逻辑电平输入MODE选择充电模式或放电模式（高电平为充电，低电平为放电）。 模拟输出VCTADP1972PWM控制器对接。

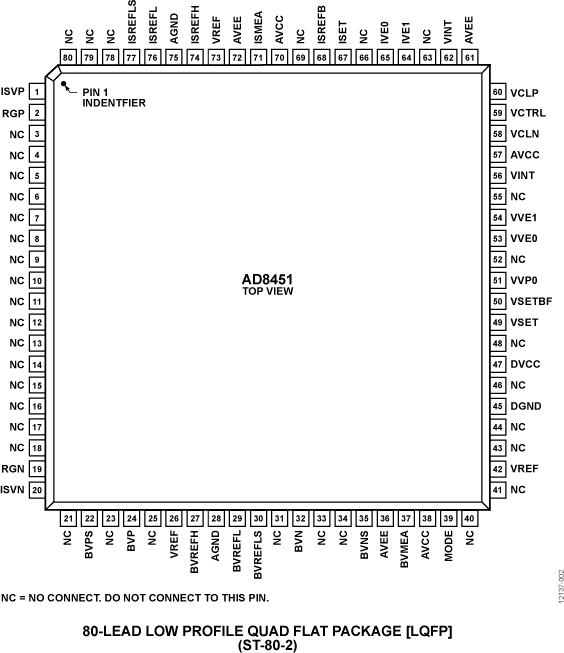

AD8451通过提供出色的精度、温度范围内的性能、灵活的功能以及整体可靠性简化设计，并具有节省空间的封装。 AD8451采用80引脚、14 mm × 14 mm × 1 mm LQFP封装，额定工作温度范围为−40°C至+85°C。

应用

AD8451-EVALZ评估板是一个方便的独立平台，用于评估AD8451的主要元件；后者可作为独立元件使用，也可连接电池测试/化成系统。

采用此配置时，AD8451-EVALZ工作情况与其在集成PWM和DC-DC电源转换器的系统中的情况相同。 详情请参考 AD8451 数据手册。
