AD8428是一款超低噪声仪表放大器，设计用于精确测量微小的高速信号，实现了业界领先的增益精度、噪声和带宽性能。

AD8428的所有增益设置电阻均内置于器件并且精确匹配。设计充分重视互连和对称性，因此增益漂移非常低，并且器件上电后能够快速建立至最终增益值。

AD8428具有高共模抑制比(CMRR)，可防止干扰信号破坏数据采集。该器件的引脚排列在设计上消除了寄生电容不匹配现象，使高频时CMRR性能不会下降。

AD8428是目前最快的仪表放大器之一。电路架构针对高带宽和高增益而设计：初始前置放大器增益级采用电流反馈拓扑结构，增益为200，后接一个增益为10的差动放大器级。当增益为2000时，带宽为3.5 MHz，等效增益带宽积为7 GHz。

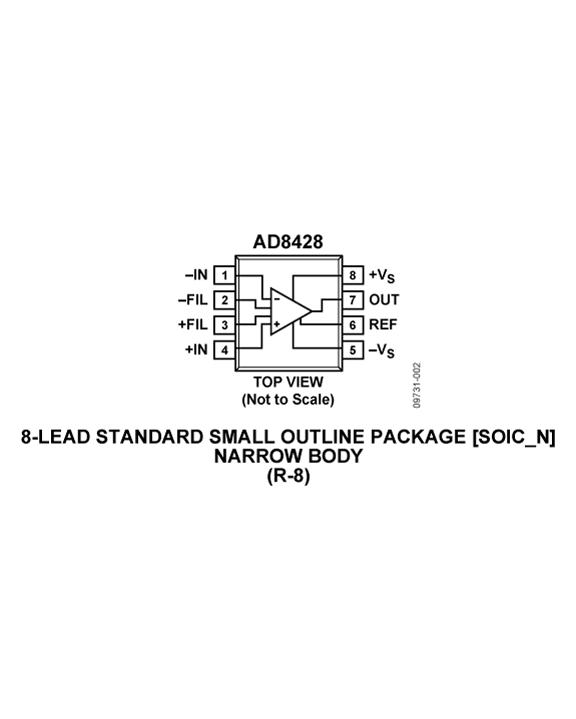

AD8428的引脚排列支持访问第一级与第二级之间的内部节点，可以利用该特性来修改两个放大级之间的直流和交流参数。

AD8428的额定温度范围为?40°C至+85°C工业温度范围，采用8引脚塑封SOIC封装。

应用

ADI公司提供一系列评估板，以便帮助用户评估8引脚封装的仪表放大器。访问用户指南 UG-261.

该用户指南描述三款通用评估板，可用于评估许多ADI仪表放大器。若需获得某款仪表放大器的性能数据，请参考该放大器的数据手册。
