AD829是一款低噪声(1.7 nV/√Hz)、高速运算放大器，具有自定义补偿特性，用户可以在±1至±20范围内设置增益，同时保持50 MHz以上带宽。它在3.58 MHz和4.43 MHz条件下，差分相位和差分增益误差分别为0.04°和0.02%，可以驱动反转端接的50 Ω或75 Ω电缆，因此特别适合专业视频应用。AD829仅需5 mA电源电流便可实现230V/µs无补偿压摆率和120 MHz增益带宽积。

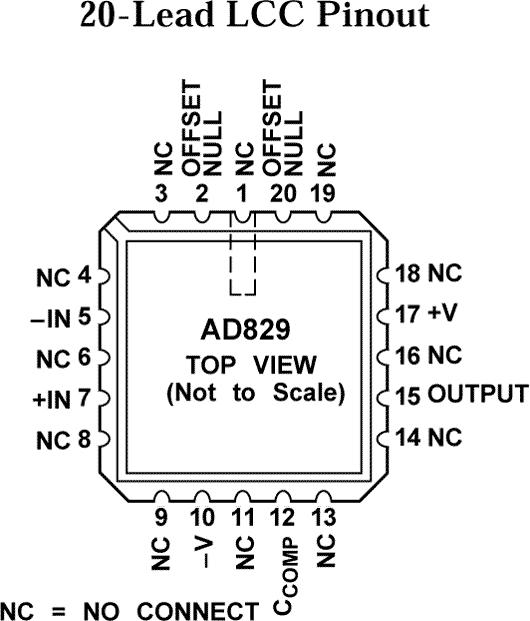

AD829的外部补偿引脚使它拥有异常丰富的功能。例如，针对指定负载和电源电压，可以选择补偿来优化带宽。用作增益为2的线路驱动器时，以1 dB峰值的代价就可以将-3dB带宽提高至95 MHz。此外，AD829的输出也可以箝位在外部补偿引脚上。

AD829具有出色的直流性能，能够为低至500 Ω的负载提供最小30 V/mV开环增益，输入电压噪声低至1.7 nV/√Hz，最大输入失调电压仅1 mV。共模抑制比和电源抑制比均为120 dB。

AD829也适用于快速建立时间(达到0.1%精度为90 ns)特别重要的多通道、高速数据转换。在这种应用中，AD829用作8位至10位模数转换器的输入缓冲器，或用作高速数模转换器的输出I/V转换器。

AD829能够提供与跨导放大器同样的众多优势，同时仍作为传统的电压反馈型放大器工作。通过改变外部补偿电容，对于一定范围的增益可以保持50 MHz以上的带宽。AD829和跨导放大器均为单位增益稳定型，并提供相似的电压噪声性能(1.7 nV/√Hz)。不过，AD829的电流噪声(1.5pA/√Hz)比跨导放大器低10%。此外，AD829为对称式输入。

该评估板设计用来帮助用户评估AD829。评估板为裸板，板上未焊接任何器件或放大器。这些器件必须另外购买，详见下表或产品页面。用户也可以申请免费样片。利用未搭载器件的评估板，用户可以快速定制各种运算放大器电路并进行原型开发，从而最大程度地降低风险，并缩短产品上市时间。

“用户指南”包含构建电路板所需的全部文档，包括原理图、装配图和材料清单。

通用型单通道高速放大器评估板为裸板，允许用户快速完成各种运算放大器电路的原型设计，从而最大程度地降低风险，加快产品上市。 这些评估板全部兼容RoHs标准。 请参考下列订购指南和引脚数和封装，决定需要订购的型号。
