AD8027/AD8028是具有轨到轨输入和输出的高速放大器，工作电压低，并专门针对高性能和宽动态信号范围进行了优化。 两款器件具有低噪声（4.3 nV/√Hz、1.6 pA/√Hz）和低失真（1 MHz时120 dBc）特性。 在使用一小部分或全部输入动态范围且要求低失真的应用中，AD8027/AD8028是理想之选。

当输入信号超越某一阈值电压时，许多轨到轨输入放大器的输入级便会从一个差分对切换到另一个差分对，这会引起失真。 AD8027/AD8028具有一个独特的特性，允许用户通过DISABLE/SELECT引脚（DISABLE/SELECT采用10引脚MSOP封装，在本数据手册中，以下简称为“DISABLE/SELECT”）选择输入交越阈值电压。 借助此特性，可以控制互补晶体管输入对的切换电压。 AD8027/AD8028本身还具有低交越失真特性。

宽电源电压范围（2.7 V至12 V）和宽带宽(190 MHz)，则使AD8027/AD8028放大器适合各种需要高速度和高性能并采用低电源电压的应用。 AD8027/AD8028以低静态电流实现高性能，每个放大器的静态电流典型值仅为6.5 mA。 AD8027/AD8028具有一种通过DISABLE/SELECT引脚进行控制的关断模式。

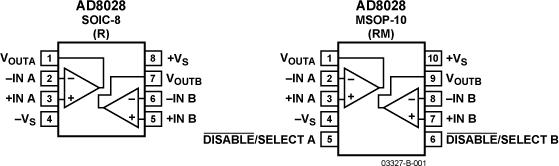

AD8027/AD8028采用8引脚SOIC、6引脚SOT-23和10引脚MSOP封装。 AD8028WARMZ-R7为汽车应用级产品，已通过汽车应用认证。 更多详情参见“汽车应用级产品”部分。 AD8027/AD8028系列可以在扩展温度范围（−40°C至+125°C）内工作。

应用

本评估板专为帮助用户评估AD8028而设计。它是一个裸板，板上未焊接任何器件或放大器。这些器件必须从下表或产品页面单独获取，同时可申请免费样片。利用无载评估板，用户可以快速完成各种运算放大器电路的定制和原型设计，从而最大程度地降低风险，加快产品上市。

用户指南包含构建评估板所需的所有文档，包括原理图、装配图和材料清单。

通用型双通道高速放大器评估板为裸板，允许用户快速完成各种运算放大器电路的原型设计，从而最大程度地降低风险，加快产品上市。 这些评估板全部兼容RoHs标准。 请参考下列订购指南和引脚数和封装，决定需要订购的型号。
