AD8004 - 四通道、3000 V/μs、35 mW电流反馈型四通道放大器

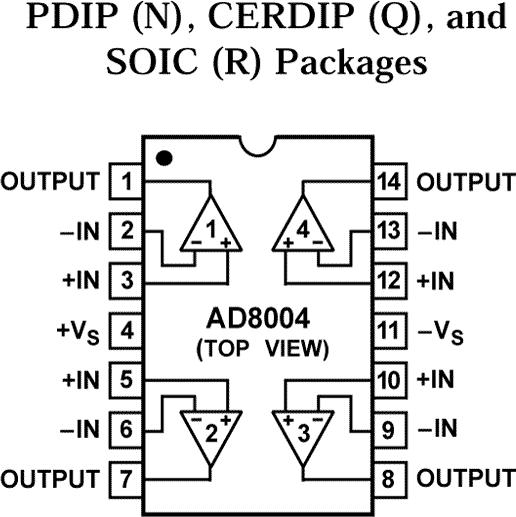

AD8004是AD公司的一款运算放大器产品，AD8004是四通道、3000 V/μs、35 mW电流反馈型四通道放大器，本站介绍了AD8004的封装应用图解、特点和优点、功能等，并给出了与AD8004相关的AD元器件型号供参考。

AD8004 - 四通道、3000 V/μs、35 mW电流反馈型四通道放大器 - 运算放大器 - 电流反馈放大器 - Analog Devices

产品描述

AD8004是一款四通道、低功耗、高速放大器，采用单电源或双电源供电。它采用电流反馈型架构，具有3000 V/μs的高压摆率，因而非常适合处理大振幅脉冲。此外，其0.1 dB增益平坦度为30 MHz，同时差分增益和相位误差分别为0.04%和0.10°。因此，AD8004适合视频电子设备应用，如相机和视频切换器等。

AD8004具有低功耗特性，每个放大器的功耗为3.5 mA，而且可以采用+4 V至+12 V单电源供电，同时负载电流可达50 mA。该器件提供14引脚小型DIP和14引脚SOIC两种封装。这些特性均非常适合对尺寸和功耗有严格要求的便携式和电池供电应用。

AD8004具有250 MHz的宽带宽和3000 V/μs的压摆率，因此可用于需要最高±6 V双电源和4 V至12 V单电源的许多通用型高速应用。N和R封装的额定温度范围为-40°C至+85°C工业温度范围，Q封装的额定温度范围为-55°C至+125°C军用温度范围。

优势和特点

高速 -3 dB带宽：250 MHz (G = +1) 压摆率：3000 V/µs 0.1%建立时间：21 ns 上升时间：1.8 ns（2 V阶跃）

低功耗每个放大器35 mW 电源电流：每个放大器3.5 mW

单电源供电额定电源电压：+5 V

高输出电流：50 mA

良好的视频特性 (RL = 150, G = +2) 0.1 dB增益平坦度：30 MHz 差分增益误差：0.04% 差分相位误差：0.10°

低失真 -78 dBc THD （ 5 MHz） -61 dBc THD （ 20 MHz）

提供14引脚PDIP、SOIC和CERDIP封装

相关的评估套件共有1个

EVAL-AD8004 - AD8004 评估板：

本评估板专为帮助用户评估AD8004而设计。它是一个裸板，板上未焊接任何器件或放大器。这些器件必须从下表或产品页面单独获取，同时可申请免费样片。利用无载评估板，用户可以快速完成各种运算放大器电路的定制和原型设计，从而最大程度地降低风险，加快产品上市。

用户指南包含构建评估板所需的所有文档，包括原理图、装配图和材料清单。

EVAL-AD8004 - 无：

无
