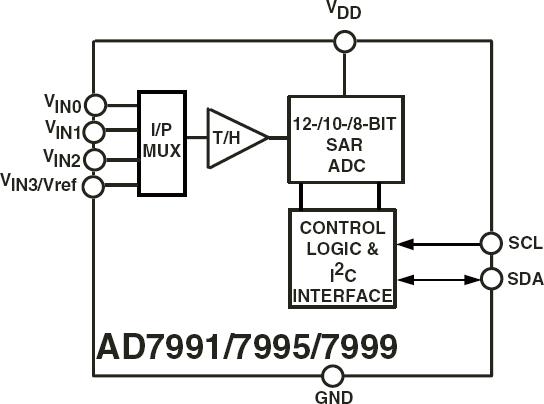

AD7991 - 典型设计图:


AD芯片:
- ADSP-21488KSWZ-4B - 集成电路(IC) > 嵌入式 > DSP(数字信号处理器)
- MAX6345RUT+T - 电源管理IC - 监控器
- MAX34565EVKIT# - 开发板,套件,编程器 > 评估板 > 评估和演示板及套件
- LT3008MPTS8-2.5#TRPBF - 集成电路(IC) > 电源管理(PMIC) > 稳压器 - 线性
- MAX6865UK21D3L+T - 集成电路(IC) > 电源管理(PMIC) > 监控器
- AD8628WARZ-R7 - 集成电路(IC) > 线性 > 放大器 > 仪器,运算放大器,缓冲器
- DS1181LE+T - 集成电路(IC) > 时钟/定时 > 应用特定时钟/定时
- ADL5521-EVALZ - 开发板,套件,编程器 > 评估板 > 射频评估和开发套件,板
- MAX7413CUA+ - 集成电路(IC) > 接口 > 滤波器 - 有源
- MAX20416ATGD/V+T - 集成电路(IC) > 电源管理(PMIC) > 稳压器 - DC-DC 开关稳压器



AD7991 - 内置I2C兼容接口的4通道、12位ADC,采用8引脚SOT-23封装
AD7991是AD公司的一款模数转换器 (ADC)产品,AD7991是内置I2C兼容接口的4通道、12位ADC,采用8引脚SOT-23封装,本站介绍了AD7991的封装应用图解、特点和优点、功能等,并给出了与AD7991相关的AD元器件型号供参考。
AD7991 - 内置I2C兼容接口的4通道、12位ADC,采用8引脚SOT-23封装 - 模数转换器 (ADC) - 模数转换器 (ADC) - Analog Devices
产品描述
AD7991/AD7995/AD7999是内置I2C®兼容型接口的12/10/8位、低功耗、逐次逼近型ADC。这些器件均采用2.7 V至5.5 V单电源供电,转换时间为1微秒。
AD7991/AD7995/AD7999均提供兼容I2C接口兼容式的双线制串行接口。AD7991和AD7995有两个版本,每个版本均具有独立的I2C地址,(关于地址和器件型号选择请参见数据手册表8)。因此两个同样的器件可连接至同一个I2C总线。这两个版本均支持标准、快速和高速I2C接口模式。AD7999只有一个版本的。
AD7991/AD7995/AD7999通常保持在关断状态,仅在执行转换操作时上电。转换过程受命令模式的控制,在命令模式过程中,每次I2C读操作都会启动一次转换,且通过I2C总线传回结果。
在将四个通道用作模拟输入时,基准源由VDD获得,由此可以实现最宽的动态输入范围。因此,ADC的模拟输入范围是0 V~VDD. 。也可以使用外部基准电压,通过VIN3/VREF引脚接入。
产品特色
- 4个单端模拟输入通道,用户可以选择3个单端模拟输入通道和1个基准电压输入通道。
- I2C兼容串行接口,标准、快速和高速模式。
- 自动关断。
- 基准电压来自电源或使用外部基准电压。
- 8引脚SOD23封装和8引脚MSOP封装。
应用
优势和特点
相关的评估套件共有1个
EVAL-AD7991EBZ是针对AD7991的全功能评估板。此评估板可单独使用,也可通过标准USB接口与PC相连。配合PC使用时,用户可利用提供的软件对ADC进行详尽的性能分析。
