AD7699 - 16-Bit、8通道、500 kSPS PulSAR? ADC

AD7699是AD公司的一款模数转换器 (ADC)产品，AD7699是16-Bit、8通道、500 kSPS PulSAR? ADC，本站介绍了AD7699的封装应用图解、特点和优点、功能等，并给出了与AD7699相关的AD元器件型号供参考。

AD7699 - 16-Bit、8通道、500 kSPS PulSAR? ADC - 模数转换器 (ADC) - 模数转换器 (ADC) - Analog Devices

产品描述

AD7699是一款8通道、16-Bit、电荷再分配逐次逼近型模数转换器（ADC），采用单电源供电。

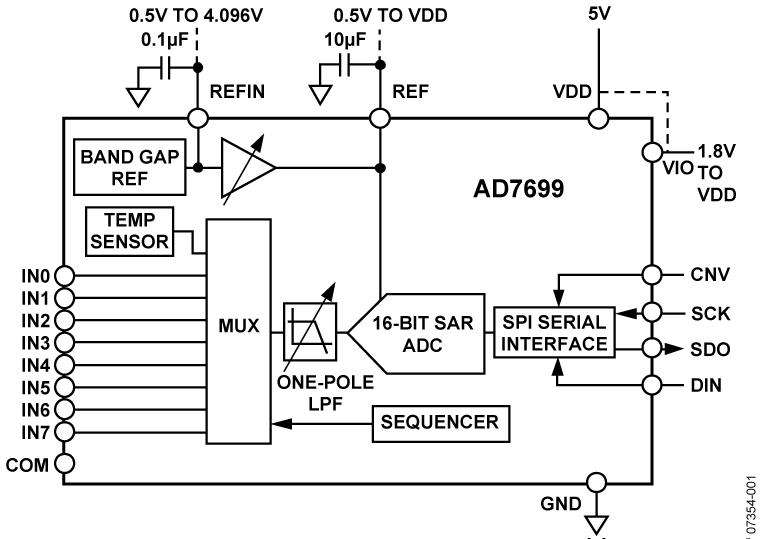

AD7699拥有多通道、低功耗、数据采集系统所需的所有要素，包括：无失码的真16-bit SAR ADC；用于将输入配置为单端输入（使用或不使用参考地）、差分输入或双极输入的、4通道、低串扰的多路复用器；内部低漂移基准源（可以选择2.5V或4.096V）和缓冲器；温度传感器；可选择的1极点滤波器；和多通道连续采样时的序列器。

AD7699使用简单的SPI接口实现配置寄存器的写入和转换结果的接收。SPI接口使用单独的电源（VIO），其被设定为主逻辑电平。

功耗与吞吐率成正比。

AD7699采用小型20引脚LFCSP封装，工作温度范围是-40°C～+85°C。

应用

电池供电设备

医疗仪器

移动通信

个人数字助理

数据采集

地震数据采集系统

仪器仪表

过程控制

优势和特点

16-bit分辨率，无失码

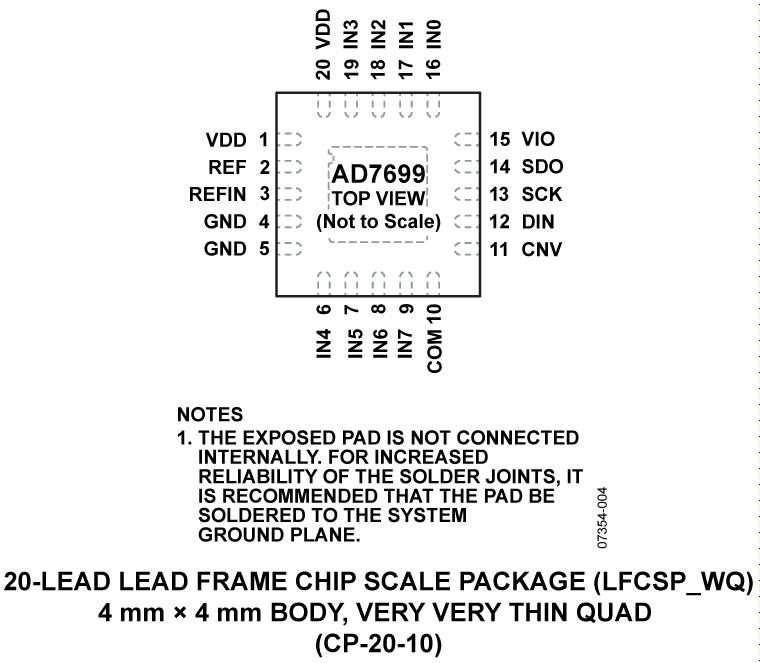

20引脚4 mm × 4 mm LFCSP封装

4通道多路复用器，具有：差分输入（使用参考地）/伪差分输入

INL/DNL：±0.6 LSB典型值

SINAD: 92.5 dB @ 20 kHz

THD: −100 dB @ 20 kHz

串行接口与SPI®/QSPI™/MICROWIRE™/DSP兼容

内部温度传感器

功率耗散: 6 mW @ 5 V/100 kSPS

动态范围：93.5 dB

单电源工作，电源电压5.5 V，逻辑接口电压1.8 V～5 V

吞吐率：500 kSPS

基准源：内部可选择的2.5 V/4.096 V基准源或者外部缓冲基准源（高达4.096 V）外部基准源（高达VDD）

待机电流: 1 nA

无流水线延迟，SAR架构

模拟输入范围： 0 V ～ VREF, VREF 可高达VDD

通道序列器，可选择的1极点滤波器，BUSY指示器

相关的评估套件共有1个

EVAL-AD7699 - AD7699 评估套件：

EVAL-AD7699EDZ是针对AD7699的全功能评估套件。此评估板可单独使用，也可与转换器评估与开发板EVAL-CED1Z配合使用。配合转换器评估与开发板使用时，用户可利用提供的软件对ADC进行详尽的性能分析。此软件还包括技术笔记，说明评估板在单独使用以及配合转换器评估与开发板使用时的操作与设置。

EVAL-AD7699 - 无：

无
