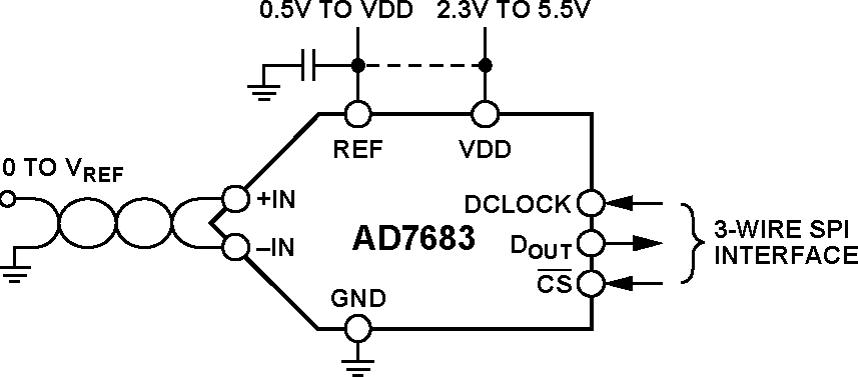

AD7683是一款16位、电荷再分配、逐次逼近型PulSAR®模数转换器（ADC），采用2.7 V到5.5 V的单电源（VDD）供电。它内置一个低功耗、高速、16位不失码的采样ADC（B级）、一个内部转换时钟和一个串行SPI兼容接口。该器件还集成了一个低噪声、宽带宽、短孔径延迟的采样保持电路。在CS下降沿，AD7683对IN+与IN-之间的电压差进行采样，范围从0V至REF。基准电压（REF）由外部提供，最高可以设置为电源电压，其功耗和吞吐量呈线性关系。

AD7683采用8引脚MSOP或8引脚QFN （LFCSP）封装，工作温度范围为−40°C～+85°C。

应用

数据手册, Rev. A, 2/08

EVAL-AD7683CBZ是针对AD7683的全功能评估套件。此评估板可单独使用，也可与评估控制器板配合使用。配合评估控制器板使用时，用户可利用提供的软件对ADC进行详尽的性能分析。此软件还包括技术笔记，说明评估板在单独使用以及配合评估控制器板使用时的操作与设置。
