ADA4927-1 - 超低失真电流反馈型ADC驱动器

ADA4927-1是AD公司的一款差分放大器产品，ADA4927-1是超低失真电流反馈型ADC驱动器，本站介绍了ADA4927-1的封装应用图解、特点和优点、功能等，并给出了与ADA4927-1相关的AD元器件型号供参考。

ADA4927-1 - 超低失真电流反馈型ADC驱动器 - 差分放大器 - 全差分放大器 - Analog Devices

产品描述

ADA4927-1/ADA4927-2是低噪声、低失真、高速电流反馈型差分放大器，适合在DC～100 MHz频率范围内驱动分辨率高达16 bit的高性能ADC。ADA4927-1/ADA4927-2的输出共模电平可调，能够容易的实现与所需的ADC输入共模电平的匹配。内部共模反馈环路还可提供出色的输出平衡和偶次谐波失真抑制。

通过四个电阻组成的简单外部反馈网络，ADA4927-1/ADA4927-2可以很容易的实现差分增益配置。电流反馈架构提供的环路增益几乎不依赖于闭环增益，从而实现了高增益时的宽带宽、低失真与低噪声，与竞争的电压反馈型放大器相比，这款器件还具有更低的功耗。

ADA4927-1/ADA4927-2采用ADI公司专有的硅锗（SiGe）互补双极工艺制造，具有极低的失真度，输入电压噪声仅为1.3 nV/√Hz。ADA4927-1/ADA4927-2的低直流失调以及出色的动态性能，使其非常适合各种数据采集与信号处理应用。

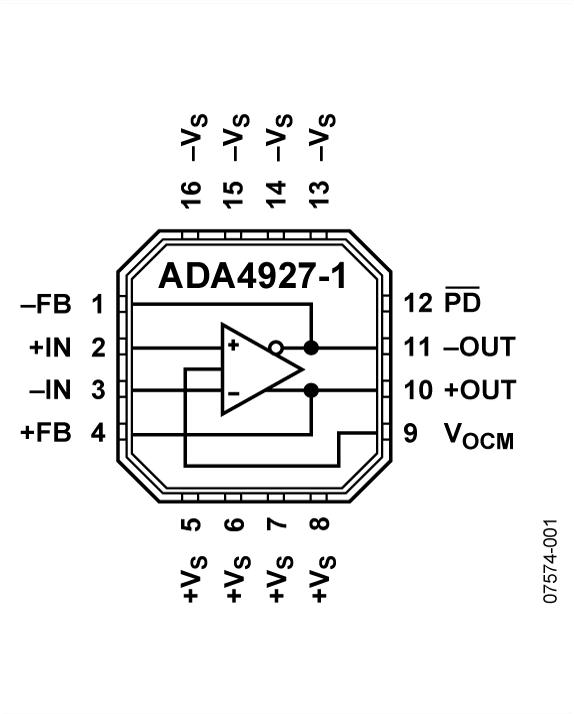

ADA4927-1采用3 mm × 3 mm 16引脚LFCSP无铅封装，ADA4927-2采用4 mm × 4 mm 24引脚LFCSP无铅封装。引脚排列针对电路板布局优化，以实现最小失真。ADA4927-1与ADA4927-2的工作温度范围为-40°C ～ +105°C。

应用

电流反馈型ADC驱动器

单端-差分转换器

中频（IF）与基带增益模块

差分缓冲器

线路驱动器

Data Sheet, Rev. 0, 11/2008

优势和特点

极低的谐波失真?105 dBc HD2 @ 10 MHz ?91 dBc HD2 @ 70 MHz ?87 dBc HD2 @ 100 MHz ?103 dBc HD3 @ 10 MHz ?98 dBc HD3 @ 70 MHz ?89 dBc HD3 @ 100 MHz

与电压反馈型放大器相比，在更高增益时具有更低失真

折合到输入端噪声：低至1.4 nV/√Hz

高速-3 dB带宽：2.3 GHz 0.1 dB增益平坦度：150 MHz压摆率: 5000 V/µs, 25%～75% 快速建立时间：10 ns至0.1%

低输入失调电压：0.3 mV（典型值）

外部可调增益

通过反馈电阻控制稳定性和带宽

欲了解更多特性，请参考数据手册

相关的评估套件共有2个

EVAL-ADA4927-1 - ADA4927-1评估板：

本页面提供有关评估ADA4927-1的评估板文档和订购信息。

EVAL-FDA-1 - 单差分放大器通用评估板：

通用差分放大器评估板可用来评估单一高速全差分放大器。裸板式评估板支持用户快速原型开发各种差分或单端电路，最大程度降低风险，加快产品上市。这些评估板全部兼容RoHs标准。参考下列引脚数和封装，决定需要订购的型号。
