AD7476 - 1 MSPS、12位ADC，采用6引脚SOT-23封装

AD7476是AD公司的一款模数转换器 (ADC)产品，AD7476是1 MSPS、12位ADC，采用6引脚SOT-23封装，本站介绍了AD7476的封装应用图解、特点和优点、功能等，并给出了与AD7476相关的AD元器件型号供参考。

AD7476 - 1 MSPS、12位ADC，采用6引脚SOT-23封装 - 模数转换器 (ADC) - 模数转换器 (ADC) - Analog Devices

产品描述

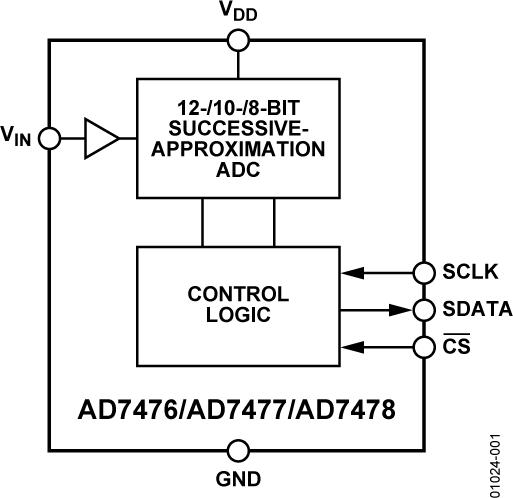

AD7476/AD7477/AD7478分别是12位、10位和8位高速、低功耗逐次逼近型ADC，采用单电源工作，电源电压为2.35V至5.25V，最高吞吐速率可达1 MSPS。每个器件均内置一个低噪声、宽带宽采样保持放大器，可处理6 MHz以上的输入频率。

转换过程和数据采集过程通过/CS和串行时钟进行控制，从而为器件与微处理器或DSP接口创造了条件。输入信号在/CS的下降沿进行采样，而转换同时在此处启动。这三款器件均无流水线延迟。

AD7476/AD7477/AD7478采用先进的设计技术，可在高吐量的情况下实现极低的功耗。基准电压从VDD获得，从而为ADC提供了最宽的动态输入范围，因此，其模拟输入范围为0至VDD。转换速率取决于SCLK。

优势和特点

高吞吐速率：1 MSPS

额定电压(VDD)：2.35 V至5.25 V

低功耗：典型值3.6 mW（1 MSPS，3 V电源）典型值15 mW（1 MSPS，5 V电源）

宽输入带宽：70 dB信噪比（100 kHz输入频率）

灵活的功耗/串行时钟速度管理

无流水线延迟

高速串行接口：SPI®/QSPI™/MICROWIRE™/DSP兼容

待机模式：1 µA（最大值）

6引脚SOT-23封装

下载 AD7476-EP 数据手册 (pdf)

军用温度范围（−55°C至+125°C）

受控制造基线

唯一封装/测试厂

唯一制造厂

增强型产品变更通知

认证数据可应要求提供

相关的评估套件共有1个

EVAL-AD7476A - AD7476 评估板：

EVAL-AD7476CBZ是针对AD7476的全功能评估套件。此评估板可单独使用，也可与评估控制器板配合使用。配合评估控制器板使用时，用户可利用提供的软件对ADC进行详尽的性能分析。此软件还包括技术笔记，说明评估板在单独使用以及配合评估控制器板使用时的操作与设置。

EVAL-AD7476A - 无：

无
