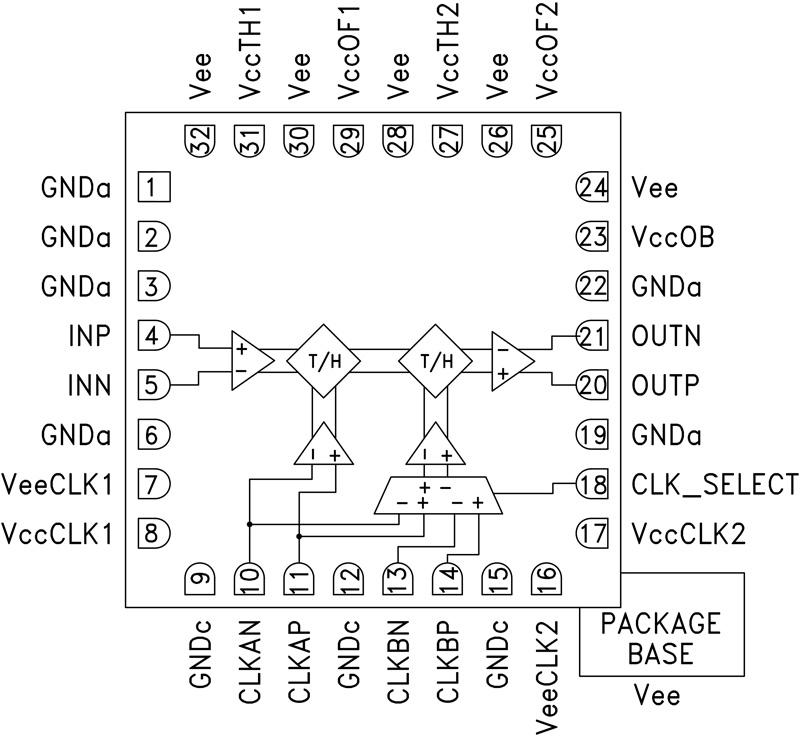

HMC1061典型设计图一
AD芯片：
承诺原装正品
专营AD，真正优化您的供应链
AD产品 - HMC1061介绍

HMC1061 - DC - 18 GHz、超宽带、双列4 GS/s采样保持放大器

HMC1061是AD公司的一款采样保持数据产品，HMC1061是DC - 18 GHz、超宽带、双列4 GS/s采样保持放大器，本站介绍了HMC1061的封装应用图解、特点和优点、功能等，并给出了与HMC1061相关的AD元器件型号供参考。

HMC1061 - DC - 18 GHz、超宽带、双列4 GS/s采样保持放大器 - 采样保持数据 - 高速逻辑产品 - Analog Devices

产品描述

HMC1061LC5是一款SiGe单芯片、全差分、双列、采样保持(T/H)放大器，向宽带采样信号系统提供前所未有的带宽和动态范围性能。 此款放大器在18 GHz的带宽范围内提供精密的信号采样，在DC至超过5 GHz的输入频率范围内具有9/10位线性度、1.5 mV噪声和<70 fs的随机孔径抖动性能。 该器件在极小动态范围损失下的时钟速率为4 GS/s。 该放大器可用于扩展高速模数转换和信号采集系统的带宽和/或高频线性度。

应用

  • RF ATE应用
  • 数字采样示波器
  • RF解调系统
  • 数字接收机系统
  • 高速峰值检波器
  • 软件定义无线电
  • 雷达、ECM和ELINT系统
  • 高速DAC去毛刺

    • 优势和特点
  • 18 GHz输入带宽（1 Vp-p满量程）
  • 最大采样速率：4 GS/s
  • 67 dB SFDR（4 GHz / 0.5 Vp-p输入，CLK = 1 GS/s）
  • 56 dB SFDR（4 GHz / 1 Vp-p输入，CLK = 1 GS/s）
  • 直接耦合I/O
  • 超洁净输出波形、最小毛刺
  • >60 dB保持模式馈通抑制
  • 1.5 mV RMS保持模式输出噪声
  • 符合RoHS标准5x5 mm SMT封装
    • 相关的评估套件共有1个
  • EVAL-HMC1061LC5 - HMC1061LC5 评估板：

    • 本页提供评估HMC1061LC5的评估板订购信息。


  • EVAL-HMC1061LC5 - 无：

    • 无
