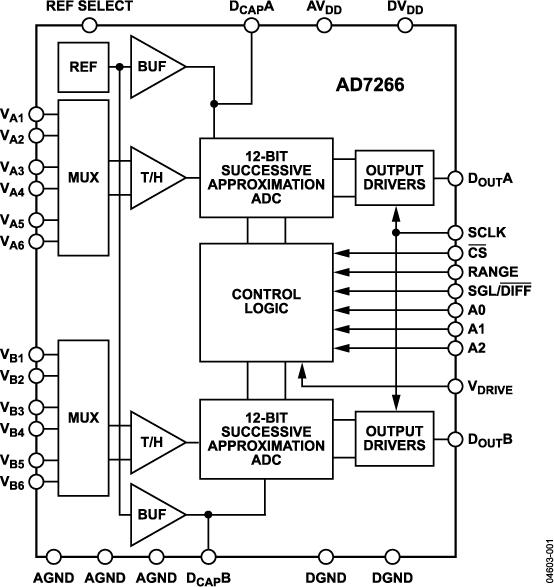

AD7266 是一款12位双核高速、低功耗的逐次逼近型模数转换器（ADC），工作电压为2.7 V至5.25 V单电源，最高吐量可达2 MSPS。这款器件内置两个ADC，两者之前均配有一个3通道多路复用器和一个能够处理30 MHz以上输入频率的低噪声、宽带宽采样保持放大器。

转换过程和数据采集过程均采用标准控制输入，可与微处理器或DSP轻松接口。输入信号在CS的下降沿进行采样，而转换同时在此处启动。转换时间取决于SCLK频率。AD7266 采用先进的设计技术，可在高吐量的情况下实现极低的功耗。其工作电压为5 V，吐量达2 MSPS，而最大功耗仅为4 mA。采用正常运行模式时，该器件还具有灵活的功耗/吐量管理能力，这要归功于超低的静态电流消耗水平。

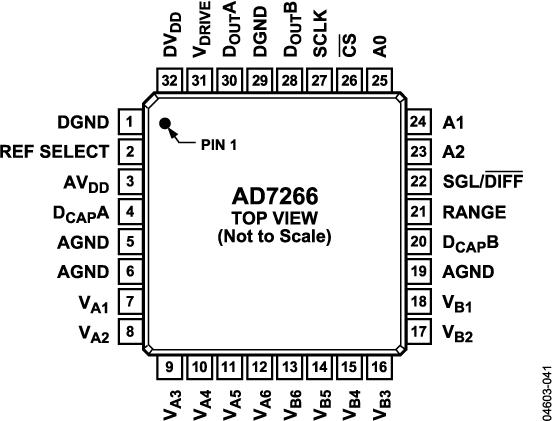

其模拟输入范围可在0 V至VREF（或2 × VREF）之间进行选择，可采用标准二进制或二进制补码输出编码。AD7266 拥有2.5 V的片内参考电压，需用外部参考电压时，可超过此值，外部参考范围为100 mV至VDD。AD7266提供32引脚LFCSP和32引脚TQFP两种封装。

产品聚焦

1. 具备两个完整的ADC功能，可实现两个通道同时采样和转换。通过编程，每个ADC均可设置为三路全/伪差分对或六路单端输入。两个通道的转换结果可通过独立的数据线同时获得，如果只有一个串行端口可用，则转换结果可通过一条数据线先后获得。
2. 高吐量、低功耗。AD7266拥有2 MSPS的吐量，工作电压为3 V时，最大功耗仅有9 mW。
3. AD7266同时提供标准0 V至VREF输入范围和2 × VREF输入范围。
4. 无流水线延迟。该器件采用两个标准逐次逼近型ADC，通过CS输入和一次性转换控制可实现对采样时间的精确控制。

EVAL-AD7266EDZ是针对AD7266的全功能评估套件。此评估板可单独使用，也可与转换器评估与开发板EVAL-CED1Z配合使用。配合转换器评估与开发板使用时，用户可利用提供的软件对ADC进行详尽的性能分析。此软件还包括技术笔记，说明评估板在单独使用以及配合转换器评估与开发板使用时的操作与设置。
