AD5761R - 集成2 PPM/°C基准电压源的多范围、16位、双极性电压输出型DAC
AD5761R是AD公司的一款数模转换器 (DAC)产品,AD5761R是集成2 PPM/°C基准电压源的多范围、16位、双极性电压输出型DAC,本站介绍了AD5761R的封装应用图解、特点和优点、功能等,并给出了与AD5761R相关的AD元器件型号供参考。
AD5761R - 集成2 PPM/°C基准电压源的多范围、16位、双极性电压输出型DAC - 数模转换器 (DAC) - 数模转换器 (DAC) - Analog Devices
AD5761R/AD5721R 分别是单通道、16/12位串行输入、电压输出数模转换器(DAC),采用单电源(4.75 V至30 V)或双电源(−16.5 V至0 V VSS和4.75 V至16.5 V VDD)供电,集成输出放大器、基准电压源缓冲器和基准电压源,是使用极为方便的通用解决方案。
这些器件可保证单调性,选定范围内的积分非线性(INL)为±2 LSB(最大值),噪声为35 nV/√Hz,建立时间为7.5 μs。
AD5761R/AD5721R采用串行接口,能够以最高50 MHz的时钟速率工作,并且与DSP和微控制器接口标准兼容。利用双缓冲,DAC输出可实现异步更新。输入编码为用户可选的二进制补码或偏移二进制。异步复位功能可将所有寄存器复位至默认状态。用户可通过控制寄存器中的RA[2:0]位选择输出范围。

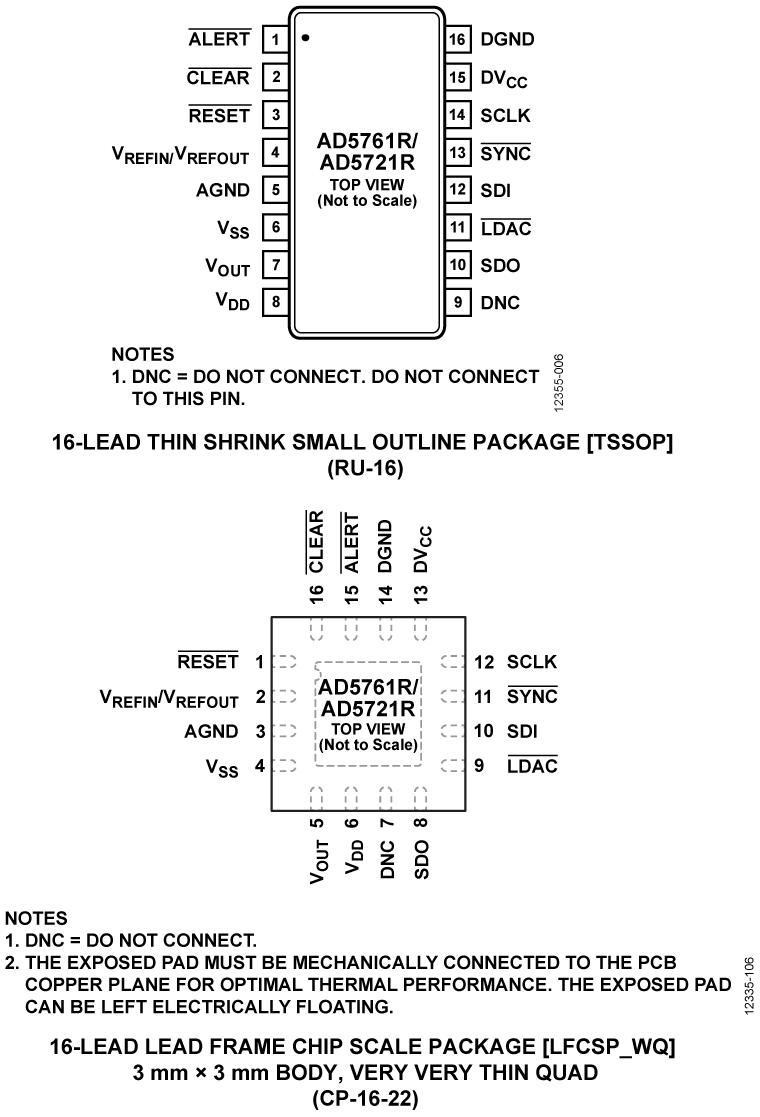

这些器件采用16引脚TSSOP封装,保证具有−40°C至+125°C的工业温度范围。
应用
EVAL-AD5761RSDZ是一款全功能评估板,允许用户轻松评估AD5761R 16位、电压输出数模转换器(DAC)的全部特性。 AD5761R引脚可通过板载连接器,为外部连接提供访问。 可通过两种方式控制该评估板: 通过板载连接器(J3)控制,或通过SDP连接器(J4)控制。 采用AD5761R评估软件,EVAL-SDP-CB1Z SDP 板允许通过Windows XP(SP2及更高)或Windows Vista(32位)计算机以USB端口对评估板进行控制。
器件描述

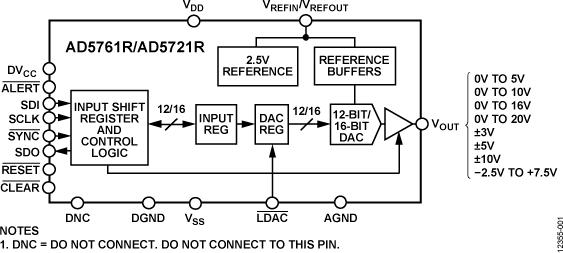

AD5761R是一款单通道、16位串行输入、电压输出型DAC。 该器件采用单电源(4.75 V至30 V)或双电源(−16.5 V至0 V (VSS)和+4.75 V至+16.5 V (VDD))供电。 标称满刻度输出范围为软件或硬件可选。 内置输出放大器、基准电压缓冲器以及上电/断电控制电路提供易于使用的、通用解决方案。
无
