AD5665R - 四通道、16位nanoDAC?、内置5 ppm/°C片内基准电压源和I2C?接口
AD5665R是AD公司的一款数模转换器 (DAC)产品，AD5665R是四通道、16位nanoDAC?、内置5 ppm/°C片内基准电压源和I2C?接口，本站介绍了AD5665R的封装应用图解、特点和优点、功能等，并给出了与AD5665R相关的AD元器件型号供参考。
AD5665R - 四通道、16位nanoDAC?、内置5 ppm/°C片内基准电压源和I2C?接口 - 数模转换器 (DAC) - 数模转换器 (DAC) - Analog Devices, LLC
产品描述

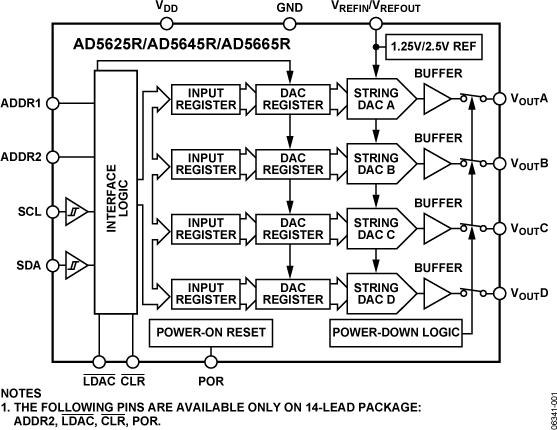

AD5625R/AD5645R/AD5665R和AD5625/AD5665均属于nanoDAC系列，分别是低功耗、四通道、12/14/16位缓冲电压输出数模转换器(DAC)，含有或不含片内基准电压源，采用2.7 V至5.5 V单电源供电，通过设计保证单调性，还有一个I2C兼容型串行接口。
AD5625R/AD5645R/AD5665R均内置一个片内基准电压源。AD56x5R的LFCSP封装产品内置一个1.25 V或2.5 V、10 ppm/°C基准电压源，满量程输出范围可达到2.5 V或5 V；AD56x5R的TSSOP封装产品内置一个2.5 V、5 ppm/°C基准电压源，满量程输出范围可达到5 V。上电时，片内基准电压源关闭，因而可以用外部基准电压源。内部基准电压源通过软件写入启用。AD5625/AD5665需利用外部基准电压来设置DAC的输出范围。
上述器件内置一个上电复位电路，确保DAC输出上电至0 V (POR = GND)或中间电平(POR = VDD)并保持该电平，直到执行一次有效的写操作为止。它内置片内精密输出放大器，能够实现轨到轨输出摆幅。
AD56x5R/AD56x5采用双线式I2C兼容型串行接口，能够以标准(100 kHz)、快速(400 kHz)及高速(3.4 MHz)三种模式工作。
应用
过程控制数据采集系统便携式电池供电仪表数字增益和失调电压调整可编程电压源和电流源可编程衰减器优势和特点

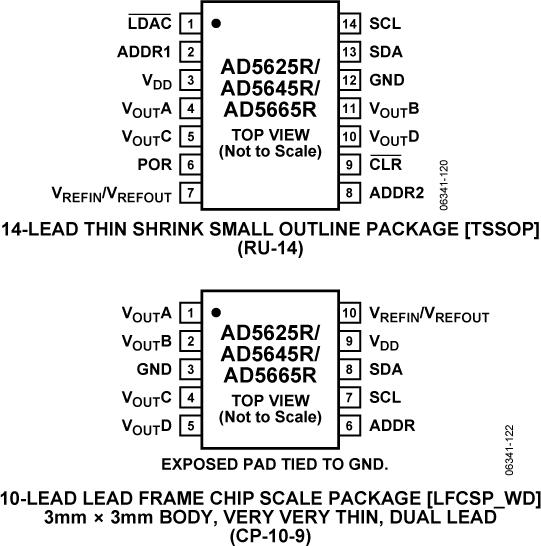

低功耗，最小的引脚兼容、四通道nanoDACAD5625R/AD5645R/AD5665R 12/14/16位nanoDAC 2.5 V、5 ppm/°C片内基准电压源，采用TSSOP封装 2.5 V、10 ppm/°C片内基准电压源，采用LFCSP封装 1.25 V、10 ppm/°C片内基准电压源，采用LFCSP封装AD5625/AD5665 12/16位nanoDAC 只能使用外部基准电压源3 mm × 3 mm、10引脚LFCSP和14引脚TSSOP 2.7 V至5.5 V电源供电 通过设计保证单调性上电复位至零电平或中间电平各通道独立关断 硬件LDAC和CLR功能I2C兼容串行接口，支持标准(100 kHz)、快速(400 kHz)和高速(3.4 MHz)模式。
相关的评估套件共有1个
EVAL-AD5665R - 用于1.25 V和2.5 V的AD5665R评估板：AD5665R评估板包含USB连接和软件，可通过PC控制AD5665R。
EVAL-AD5665R - 无：无
