AD5520 - AD公司单位引脚参数测量单元/信号源测量单元

AD（Analog Devices）| AD产品型号搜索

当前位置：AD公司 > > AD芯片 >> AD5520 - 单位引脚参数测量单元/信号源测量单元

AD5520技术文档下载：

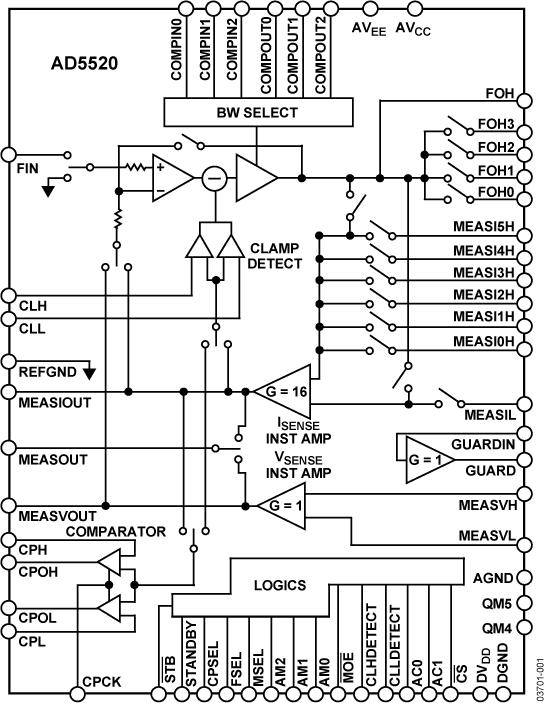

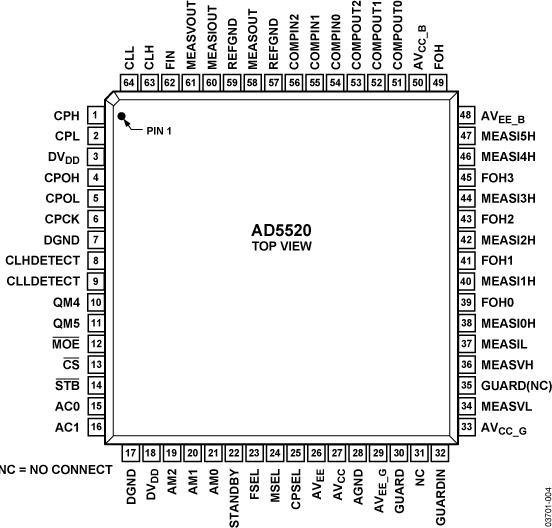

AD5520 - 典型设计图：

AD5520 - 单位引脚参数测量单元/信号源测量单元

AD5520是AD公司的一款自动测试设备产品，AD5520是单位引脚参数测量单元/信号源测量单元，本站介绍了AD5520的封装应用图解、特点和优点、功能等，并给出了与AD5520相关的AD元器件型号供参考。

AD5520 - 单位引脚参数测量单元/信号源测量单元 - 自动测试设备 - PMU概述 - Analog Devices, LLC

产品描述

AD5520是一款单通道单位引脚参数测量单元(PPMU)，适用于半导体自动测试设备和精密测量仪器。它提供可编程工作模式，可驱动一个引脚电压并测量相应的电流，或者驱动一个电流并测量相应的电压。该PPMU可以驱动-11 V至+11 V范围内的电压或最高±4 mA的电流。它提供驱动检测功能以确保测试仪引脚处的精度。同时提供一个保护输出来驱动一个驱动/检测对的屏蔽功能。

AD5520采用64引脚LQFP封装。

优势和特点

驱动电压、测量电流及驱动电流、测量电压功能

输出电压范围： ±11 V

四种可编程驱动/测量电流范围：±4 µA、±40 µA、±400 µA、±4 mA

测量电压范围： ±11 V

可利用外部驱动器提供扩展的电流范围：±40 mA和±160 mA

片上集成箝位电路和窗口比较器

相关的评估套件共有1个

EVAL-AD5520 - AD5520 评估板：

EVAL-AD5520EBZ是针对AD7276的全功能评估板。此评估板可单独使用，也可通过打印机端口与PC相连。若通过打印机端口工作，用户还可以利用提供的软件来控制AD5520设备。该软件还包括技术笔记，说明EVAL-AD5520EBZ板的操作与设置。

EVAL-AD5520 - 无：
