AD7983 - 16-Bit、1.33 MSPS 逐次逼近型模数转换器（ADC），采用MSOP/QFN封装

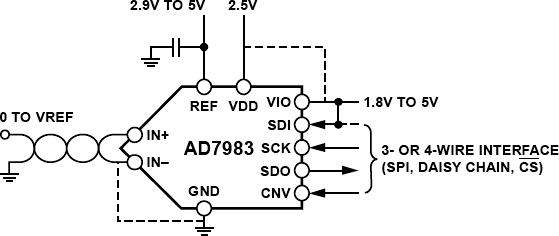

AD7983是AD公司的一款模数转换器 (ADC)产品，AD7983是16-Bit、1.33 MSPS 逐次逼近型模数转换器（ADC），采用MSOP/QFN封装，本站介绍了AD7983的封装应用图解、特点和优点、功能等，并给出了与AD7983相关的AD元器件型号供参考。

AD7983 - 16-Bit、1.33 MSPS 逐次逼近型模数转换器（ADC），采用MSOP/QFN封装 - 模数转换器 (ADC) - 模数转换器 (ADC) - Analog Devices

产品描述

AD7983是一款16 bit、逐次逼近、模数转换器（ADC），采用单电源（VDD）供电。它内置低功耗、高速、16 bit采样ADC和多功能串行接口端口。在CNV上升沿，它对IN+和IN-引脚之间的电压差进行采样。这两个引脚上的电压通常在0V～VREF之间以相反相位摆动。参考电压（REF）由外部提供，并且可以独立于电源(VDD)。其功耗和吞吐率呈线性变化关系。

SPI兼容串行接口还具有利用SDI输入将几个ADC以菊花链形式串联到单个三线式总线上的能力，并提供可选的忙指示。采用独立电源VIO，它与1.8V、2.5V、3V和5V逻辑兼容。

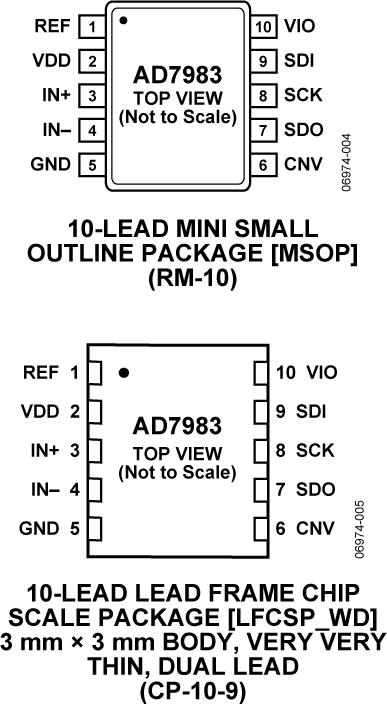

AD7983采用10-引脚MSOP或10-引脚QFN1（LFCSP）封装，工作温度范围为40°C～+85°C。

1QFN封装产品正在开发。了解样品和供应请联系销售。

应用

电池供电设备

通信

自动测试设备

数据采集

医疗仪器

优势和特点

16-bit分辨率，无失码

INL：±0.6 LSB（典型值），±1.25 LSB（最大值）

SINAD: 91.6 dB @ 10 kHz

THD: −115 dB @ 10 kHz

串行接口：SPI-/QSPI™-/MICROWIRE™-/DSP兼容

以菊花链形式连接多个ADC和忙指示

伪差分模拟输入范围是 0 V - VREF，其中VREF 介于2.9 V ～ 5.5 V之间任意输入范围和利用ADA4841轻松驱动

低功耗：10.5 mW（典型值）@1.33 MSPS

单电源电压：2.5 V，含1.8 V/2.5 V/3 V/5 V逻辑接口

无流水线延迟

采样率：1.33 MSPS

相关的评估套件共有1个

EVAL-AD7983 - AD7983 评估套件：

EVAL-AD7983SDZ是针对AD7983的全功能评估套件。此评估板可单独使用，也可与系统开发平台EVAL-SDP-CB1Z配合使用。配合系统开发平台使用时，用户可利用提供的软件对ADC进行详尽的性能分析。此软件还包括技术笔记，说明评估板在单独使用以及配合系统开发平台板使用时的操作与设置。单独使用时，推荐使用ADZS-BRKOUT-EX3分线板访问各控制引脚。

EVAL-AD7983 - 无：

无
