AD5291 - 单通道、1%端到端电阻容差（R-Tol）、256位数字电位计，具有20次可编程存储器

AD5291是AD公司的一款数字电位计产品，AD5291是单通道、1%端到端电阻容差（R-Tol）、256位数字电位计，具有20次可编程存储器，本站介绍了AD5291的封装应用图解、特点和优点、功能等，并给出了与AD5291相关的AD元器件型号供参考。

AD5291 - 单通道、1%端到端电阻容差（R-Tol）、256位数字电位计，具有20次可编程存储器 - 数字电位计 - 数模转换器 (DAC) - Analog Devices

产品描述

AD5291/AD5292属于ADI公司的digiPOT+? 电位计系列，分别是单通道256/1024位数字电位计1 ，集业界领先的可变电阻性能与非易失性存储器(NVM)于一体，采用紧凑型封装。这些器件的工作电压范围很宽，既可以采用±10.5 V至±16.5 V双电源供电，也可以采用+21 V至+33 V单电源供电，同时端到端电阻容差误差小于1%，并提供20次可编程(20-TP)存储器。

业界领先的保证低电阻容差误差特性可以简化开环应用，以及精密校准与容差匹配应用。

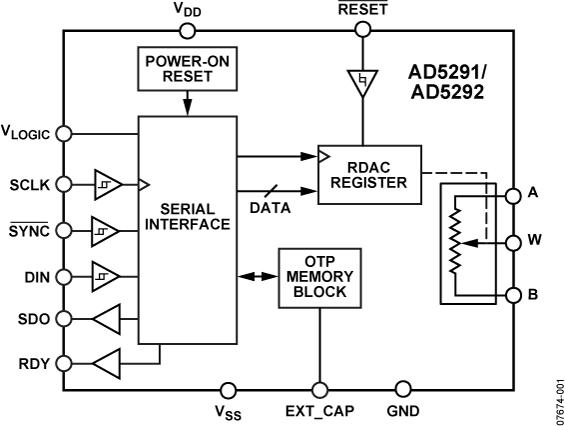

AD5291/AD5292的游标设置可通过SPI数字接口控制。将电阻值编程写入20-TP存储器之前，可进行无限次调整。这些器件不需要任何外部电压源来帮助熔断熔丝，并提供20次永久编程的机会。在20-TP激活期间，一个永久熔断熔丝指令会将游标位置固定（类似于将环氧树脂涂在机械式调整器上）。

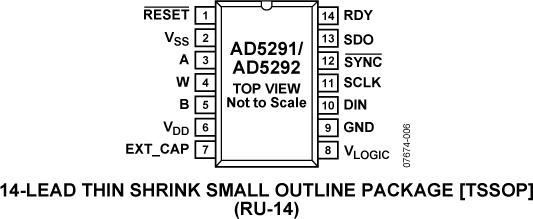

AD5291/AD5292采用紧凑型14引脚TSSOP封装，保证工作温度范围为?40°C至+105°C扩展工业温度范围。

1数字电位计和RDAC这些术语可以互换使用。

应用

机械电位计的替代产品

仪器仪表：增益和失调电压调整

可编程电压至电流转换

可编程滤波器、延迟、时间常数

可编程电源

低分辨率DAC的替代器件

传感器校准

优势和特点

单通道、256/1024位分辨率

标称电阻：20 kΩ, 50 kΩ和 100 kΩ

校准的标称电阻容差：±1%（电阻性能模式）

20次可编程

温度系数（变阻器模式）：35 ppm/°C

温度系数（分压器模式）：5 ppm/°C

+9 V 至 +33 V 单电源供电

±9 V至±16.5 V 双电源供电

欲了解更多特性，请参考数据手册
