OP42 - 高速、快速建立精密运算放大器

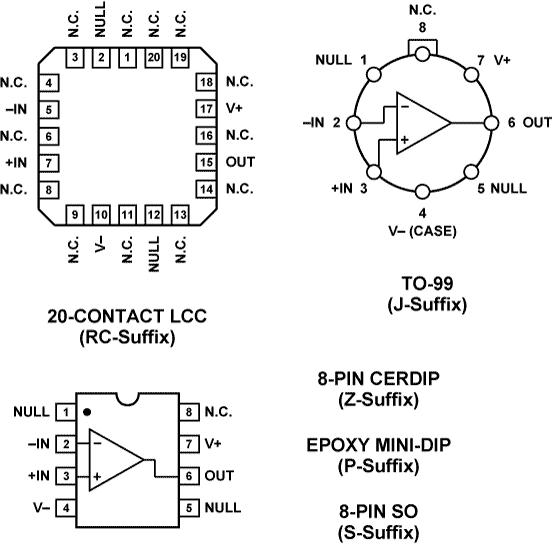

OP42是AD公司的一款运算放大器产品，OP42是高速、快速建立精密运算放大器，本站介绍了OP42的封装应用图解、特点和优点、功能等，并给出了与OP42相关的AD元器件型号供参考。

OP42 - 高速、快速建立精密运算放大器 - 运算放大器 - JFET输入放大器 - Analog Devices

产品描述

OP-42是一款快速、精密JFET输入运算放大器，其速度与OP-17相似，提供对称的58 V/μs压摆率，并且对单位增益操作实行内部补偿。高速工作时，电源电流低于6 mA。单位增益稳定性、900 kHz的宽全功率带宽以及800 ns的0.01%快速建立时间，使得该器件非常适合用作快速数模转换器的输出放大器。OP-42的设计对速度和精度给予了同样的重视。

最大输入失调电压低至750 μV，同时漂移小于10 μV/°C并受到严密控制，因而在许多电路中，无需外部零点校准。在±11 V输入电压范围内，最小共模抑制比达到88 dB，这对于高速放大器而言是罕见的。高共模抑制(CMR)性能加上最小500V/mV的增益（10 k?负载），可确保同相和反相增益配置均可实现出色的线性度。JFET输入级所具有的低输入偏置和失调电流特性，使得OP-42适合用于高速采样保持电路、峰值检波器和对数放大器。该器件还具有优异的耐辐射特性，适合军用和航空航天应用。

OP-42采样标准741引脚排列，零点校准至V-。它可直接取代AD544、AD611、AD711和LF400，使电路性能升级。在无零点校准的电路中，该器件可升级使用OP-16、OP-17、LT1022、LT1056和HA2510的设计。

优势和特点

快速压摆率：50 V/µs（最小值） 0.01%建立时间：1 µs（最大值）增益带宽积：10 MHz（典型值）

出色的耐辐射特性

精密共模抑制：88 dB（最小值）开环增益：500 V/mV（最小值）失调电压：750 µV（最大值）偏置电流：200 pA（最大值）

提供裸片形式

相关的评估套件共有1个

EVAL-OPAMP-1 - EVAL-OPAMP-1评估板：

通用精密运算放大器评估板针对许多电路配置而设计并优化，以便用户能够找到最适合其应用的设计。这些评估板全部兼容RoHs标准。参考下列引脚数和封装，决定需要订购的型号：

EVAL-PRAOPAMP-1KSZ（单通道5引脚SC70）KS-5

EVAL-PRAOPAMP-1RJZ（单通道5引脚SOT 23）RJ-5

EVAL-PRAOPAMP-1RMZ（单通道8引脚MSOP）RM-8

EVAL-PRAOPAMP-1RZ（单通道8引脚SOIC）R-8

EVAL-OPAMP-1 - 无：

无
