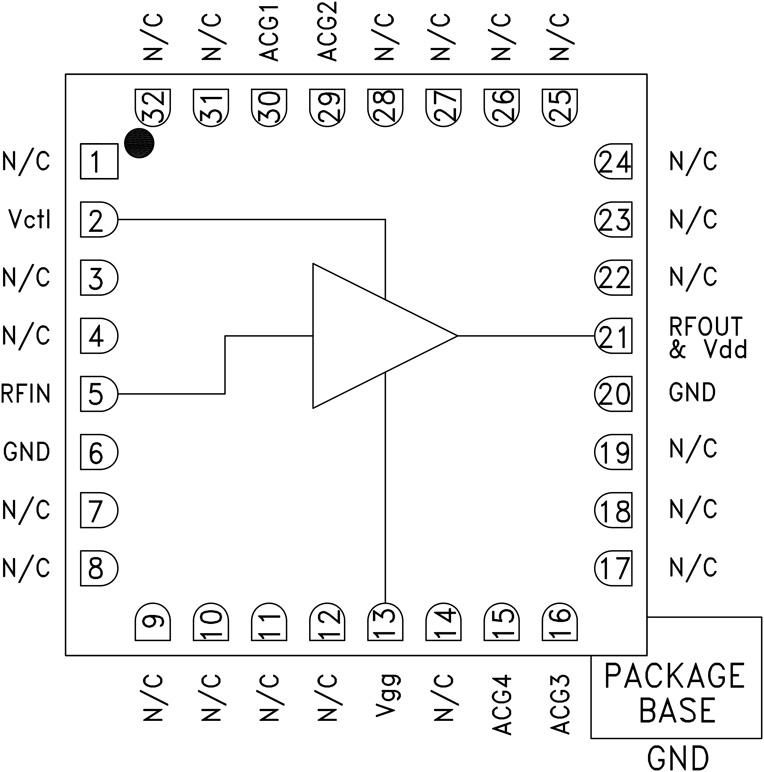

HMC870 - 典型设计图：
HMC870典型设计图一
AD芯片：
承诺原装正品
专营AD，真正优化您的供应链
AD产品 - HMC870介绍

HMC870 - MZ光学调制器驱动器，采用SMT封装，DC - 20 GHz

HMC870是AD公司的一款Modulator Drivers产品，HMC870是MZ光学调制器驱动器，采用SMT封装，DC - 20 GHz，本站介绍了HMC870的封装应用图解、特点和优点、功能等，并给出了与HMC870相关的AD元器件型号供参考。

HMC870 - MZ光学调制器驱动器，采用SMT封装，DC - 20 GHz - Modulator Drivers - 光学 - Analog Devices

产品描述

HMC870LC5是一款GaAs MMIC pHEMT分布式驱动器放大器，采用无引脚5x5 mm表贴封装，工作频率范围为DC至20 GHz。 该放大器提供17 dB增益、8 Vp-p饱和输出摆幅，并具有输出摆幅交叉点调节功能。 增益平坦度在±0.5 dB时极为出色，且在10 Gbps工作速率下具有300 fs的极低加性RMS抖动。

HMC870LC5为城际和远程设计人员提供针对不同输出驱动要求的可扩展功耗特性。 （Vout = 3.6Vp-p时<0.4W，Vout = 8.5Vp-p时<1W）。HMC870LC5的电源(Vdd)工作范围极宽，为+3.3V至+7V，且RF I/O内部匹配至50 Ω。

应用

  • 10 Gbps NRZ MZ和低压调制器驱动器
  • 10 Gbps RZ传输
  • 40 Gbps DQPSK
  • 用于测试与测量设备的宽带增益模块
  • 军事和太空

    • 优势和特点
  • 宽电源电压范围：3.3V至7V
  • 可调输出幅度： 2.5 - 8Vp-p
  • 低加性RMS抖动，<300fs
  • 低直流功耗：1W（Vout = 8Vp-p，Vdd = 7V）
  • 交叉点调节
  • 32引脚5x5mm SMT封装： 25mm²
    • 相关的评估套件共有1个
  • EVAL-HMC870LC5 - HMC870LC5评估板：

    • 本页提供评估HMC870LC5的评估板订购信息。

  • EVAL-HMC870LC5 - 无：

    • 无
