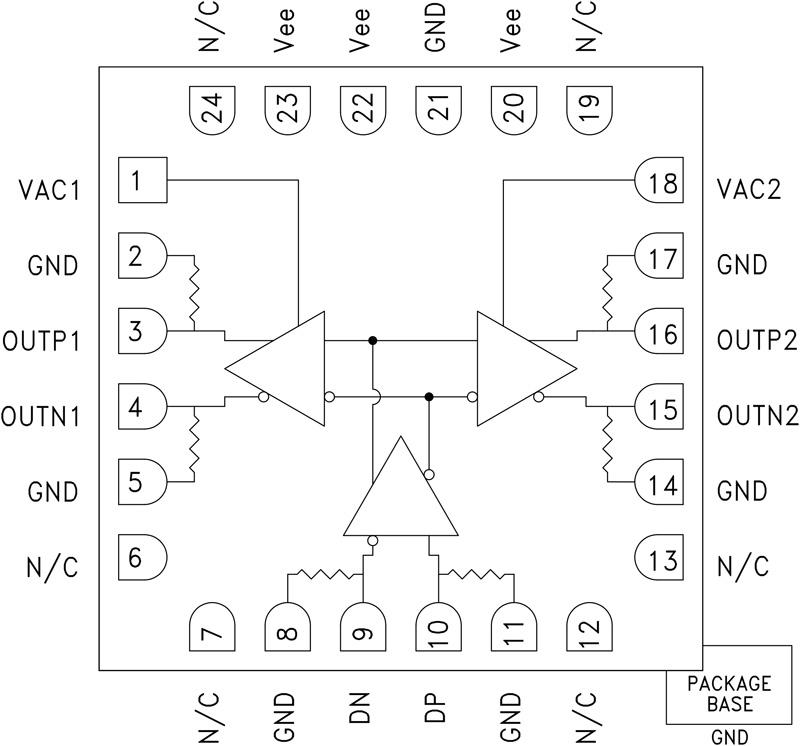

HMC842 - 典型设计图：

HMC842 - 提供可编程输出电压的45 Gbps扇出缓冲器

HMC842是AD公司的一款AD芯片产品，HMC842是提供可编程输出电压的45 Gbps扇出缓冲器，本站介绍了HMC842的封装应用图解、特点和优点、功能等，并给出了与HMC842相关的AD元器件型号供参考。

HMC842 - 提供可编程输出电压的45 Gbps扇出缓冲器 - AD芯片 - 高速逻辑产品 - Analog Devices, LLC

产品描述

HMC842LC4B是一款1:2扇出缓冲器，支持高达45 Gbps数据传输速率。该器件还可在高达28 GHz的时钟信号下工作。正常工作期间，输入数据（或时钟）传输至两个输出通道。 HMC842LC4B的差分输入和输出信号以50 Ω端接至片上接地，可采用交流或直流耦合。输出可直接连接50 Ω接地端接系统，如果通过50 Ω端接至非接地直流电压，则应当使用隔直电容。

HMC842LC4B还集成两个独立的输出电平控制引脚VAC1和VAC2，分别为每一个输出通道提供损耗补偿和信号电平优化。 HMC842LC4B采用-3.3V DC单电源供电，提供符合RoHS标准的4x4 mm SMT陶瓷封装。

应用

OC-768与SDH STM-256设备

RF ATE应用

短程、中程与远程光纤应用

宽带测试和测量

串行数据传输高达45 Gbps

时钟缓冲高达28 GHz

优势和特点

支持高达28 GHz时钟频率

每通道具有独立可编程输出摆幅： 400 - 1200 mVp-p（差分）

单端或差分工作
