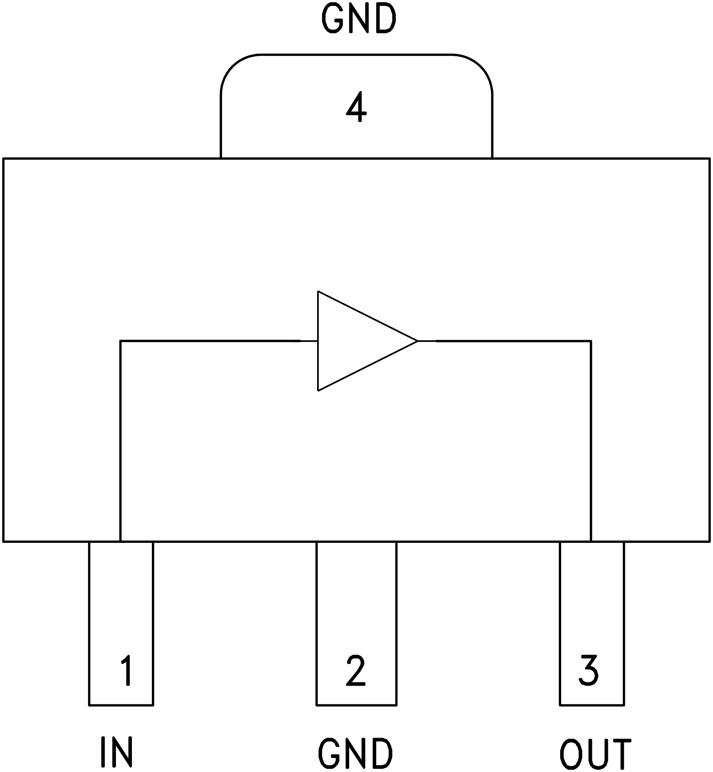

HMC741典型设计图一
AD芯片：
承诺原装正品
专营AD，真正优化您的供应链
AD产品 - HMC741介绍

HMC741 - InGaP HBT有源偏置MMIC放大器，0.05 - 3 GHz

HMC741是AD公司的一款RF放大器产品，HMC741是InGaP HBT有源偏置MMIC放大器，0.05 - 3 GHz，本站介绍了HMC741的封装应用图解、特点和优点、功能等，并给出了与HMC741相关的AD元器件型号供参考。

HMC741 - InGaP HBT有源偏置MMIC放大器，0.05 - 3 GHz - RF放大器 - 放大器 - Analog Devices

产品描述

HMC741是一款InGaP异质结双极性晶体管(HBT)增益模块MMIC SMT放大器，工作频率范围为0.05至3 GHz。 该放大器采用业界标准SOT89封装，可用作级联50 Ω RF或IF增益级，也可用作PA或LO驱动器，输出功率高达+18.5 dBm。 200 MHz时，HMC741具有20 dB的增益和+42 dBm的输出IP3，并可直接采用+5V电源供电。 HMC741在整个温度范围内具有出色的增益和输出功率稳定性，同时只需极少的外部偏置元件。

应用

  • 蜂窝/3G和WiMAX/4G
  • 固定无线和WLAN
  • CATV、电缆调制解调器和DBS
  • 微波无线电和测试设备
  • IF和RF应用

    • 优势和特点
  • P1dB输出功率： +18.5 dBm
  • 增益： 20 dB
  • 输出IP3： +42 dBm
  • 级联50Ω I/O
  • 单电源： +5V
  • 工业标准SOT89封装
  • 鲁棒的1000V ESD，1C类
  • 整个温度范围内电流稳定
  • 有源偏置网络
    • 相关的评估套件共有1个
  • EVAL-HMC741ST89E - HMC741ST89E评估板：

    • 本页提供评估HMC741ST89E的评估板订购信息。

  • EVAL-HMC741ST89E - 无：

    • 无
