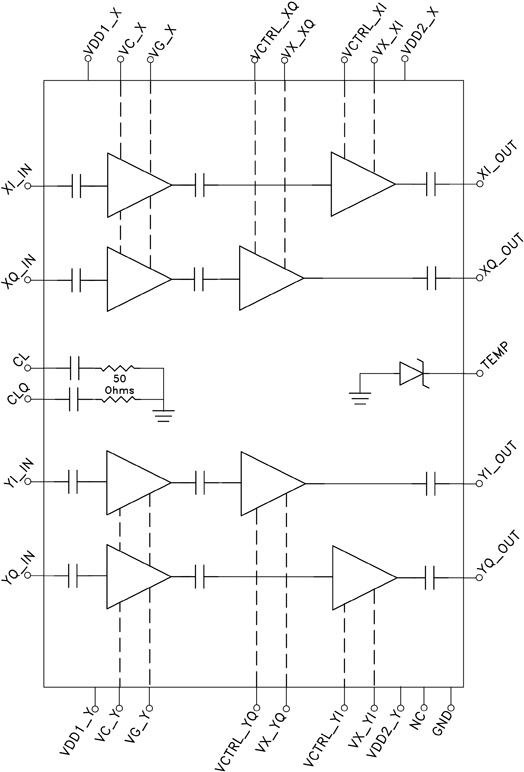

HMC7282B - 典型设计图：
HMC7282B - 32 Gbps四通道光学调制器驱动器
HMC7282B是AD公司的一款Modulator Drivers产品，HMC7282B是32 Gbps四通道光学调制器驱动器，本站介绍了HMC7282B的封装应用图解、特点和优点、功能等，并给出了与HMC7282B相关的AD元器件型号供参考。
HMC7282B - 32 Gbps四通道光学调制器驱动器 - Modulator Drivers - 光学 - Analog Devices, LLC
产品描述
HMC7282B是一款四通道光学调制器驱动放大器模块，适用于驱动100Gbps DP-QPDK应用中的外部mach-zender调制器。
HMC7282B符合OIF（光学接口论坛）的“集成式极化多路复用正交调制发送器部署协议”要求，并采用密封封装，满足光纤系统的严格质量要求。
HMC7282B是高度集成的连接器式模块，具有50 Ω交流耦合的匹配RF输入和输出。 RF输出端口设计为可耐受相对于电源电压高达50 V的直流偏置电压，从而支持各种调制器偏置条件。 电源和控制电压引脚配备内部去耦电容，此外模块还内置一个分立式隔离二极管，用于温度监控。
HMC7282B工作速率最高达32Gbps，提供最高8Vpp的输出信号摆幅，具有低于0.25ps的加性抖动和±5ps的群组延迟变化性能。
HMC7282B具有5V至8V的宽电源电压范围，并提供可调整功耗特性，适合各种输出驱动要求。 在6.5Vpp和7.5Vpp输出电压摆幅条件下，HMC7282B的功耗分别不足4.5W和5.5W。
输出信号幅度和交叉点可针对每条通道通过控制引脚独立调节，因此可优化驱动器特性的特定方面，从而达到所需的光学性能要求。
应用
优势和特点
相关的评估套件共有1个
本页提供评估HMC7282B的评估板订购信息。
无
