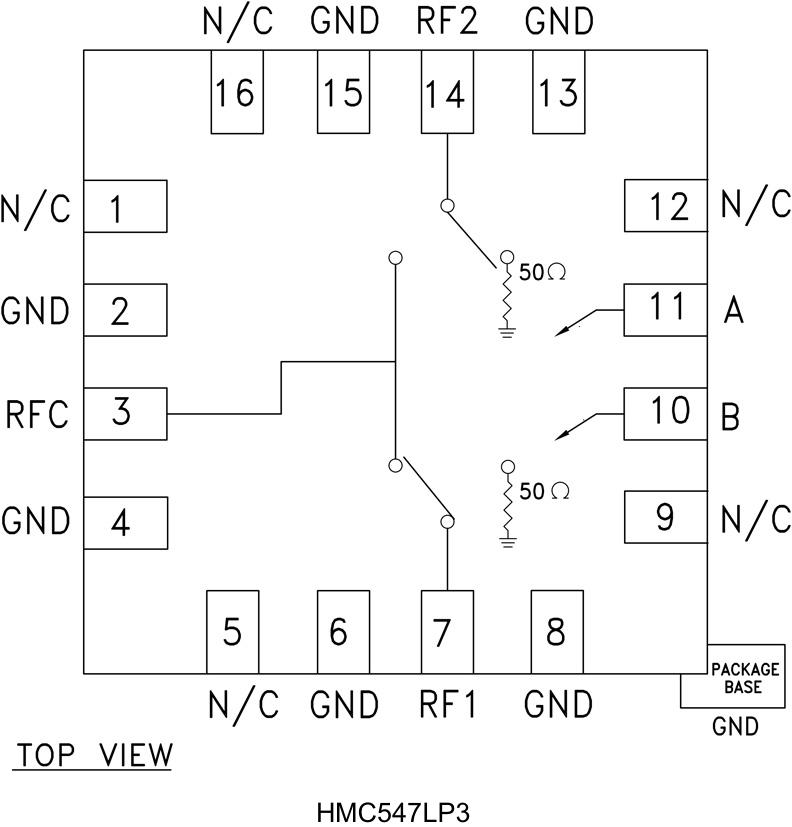

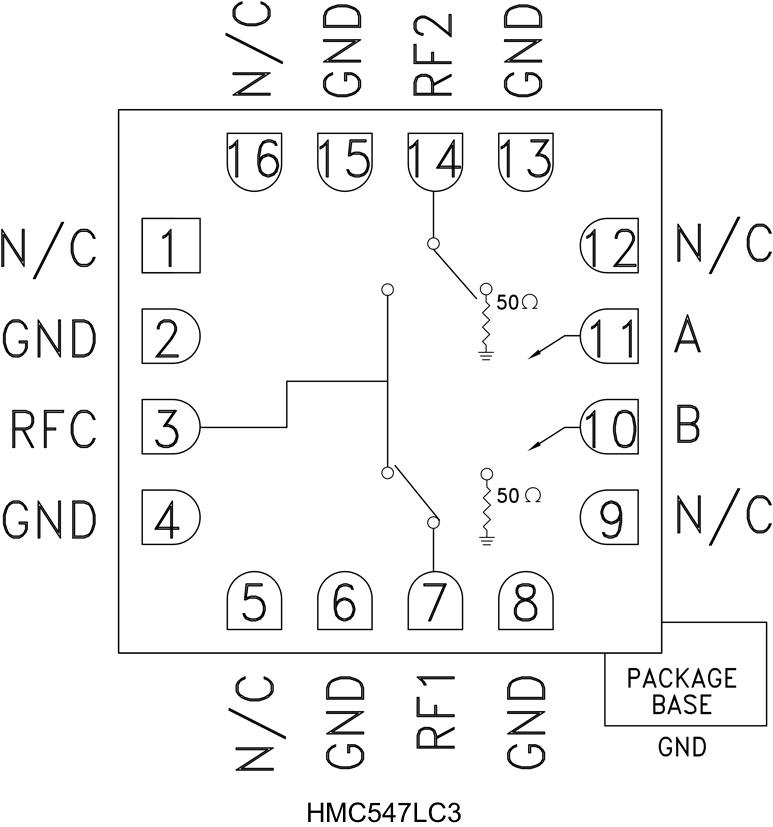

HMC547 - 典型设计图：

HMC547 - HMC547LC3 / HMC547LP3GaAs MMIC、高隔离SPDT非反射开关，采用SMT封装，DC至28.0 GHz

HMC547是AD公司的一款SPST, SPDT, SP3T, SP4T, SP6T, SP8T产品，HMC547是HMC547LC3 / HMC547LP3GaAs MMIC、高隔离SPDT非反射开关，采用SMT封装，DC至28.0 GHz，本站介绍了HMC547的封装应用图解、特点和优点、功能等，并给出了与HMC547相关的AD元器件型号供参考。

HMC547 - HMC547LC3 / HMC547LP3GaAs MMIC、高隔离SPDT非反射开关，采用SMT封装，DC至28.0 GHz - SPST, SPDT, SP3T, SP4T, SP6T, SP8T - 开关和多路复用器 - Analog Devices, LLC

产品描述

HMC547是一款通用型宽带高隔离非反射GaAs MESFET SPDT开关，采用陶瓷3 mm x 3 mm无引脚表贴封装或低成本无引脚QFN表贴封装。该开关频率范围为DC至28.0 GHz，在中频段时具有高于40 dB的隔离度和小于2 dB的插入损耗，频率达5 GHz时隔离大于50 dB，频率达15 GHz时隔离大于45 dB。宽带宽、快速开关和紧凑型尺寸使吸收式SPDT适合军用EW/ECM和测试设备应用。该开关采用-5/0 V的互补负控制电压逻辑线路工作，无需偏置电源。

应用

光纤和宽带电信

微波无线电和VSAT

军用、雷达和ECM

测试仪器仪表

基站基础设施

优势和特点

高隔离度： 45 dB (10 GHz)；40 dB (20 GHz)；>50 dB（高达5 GHz）；>45 dB（高达15 GHz）

低插入损耗： 1.6 dB (10 GHz)；1.9 dB至2 dB (20 GHz)

快速开关： 6 ns

非反射拓扑

16引脚陶瓷3 mm x 3 mm SMT封装： 9 mm²；QFN SMT封装： 9 mm²
