ADUM6402 - 集成DC/DC转换器的四通道隔离器（2/2通道方向性）

ADUM6402是AD公司的一款隔离电源 (ISOPower)产品，ADUM6402是集成DC/DC转换器的四通道隔离器（2/2通道方向性），本站介绍了ADUM6402的封装应用图解、特点和优点、功能等，并给出了与ADUM6402相关的AD元器件型号供参考。

ADUM6402 - 集成DC/DC转换器的四通道隔离器（2/2通道方向性） - 隔离电源 (ISOPower) - 接口和隔离 - Analog Devices

产品描述

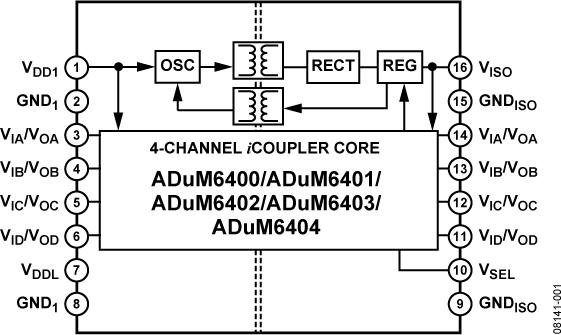

ADuM640x 均为四通道数字隔离器，集成isoPower隔离式DC-DC转换器。该DC-DC转换器基于ADI公司的iCoupler 技术，采用5.0 V（5.0V输入电源）或3.3 V电压（3.3V电源）时，可提供高达500 mW的稳压隔离功率；功率水平如表1所示。在低功耗隔离设计中，无需使用单独的隔离式DC-DC转换器。利用iCoupler芯片级变压器技术，能够隔离逻辑信号和DC-DC转换器的磁性元件，因此可提供小尺寸、完全隔离的解决方案。

ADuM640x隔离器提供四个独立的隔离通道，支持多种通道配置和数据速率（更多信息请参考“订购指南”）。

isoPower 利用高频开关元件，通过其变压器传输功率。设计印刷电路板(PCB)布局时应特别小心，必须符合相关辐射标准。关于电路板布局建议，请参考ADI网站(www.analog.com)上的应用笔记AN-0971。

优势和特点

isoPower 集成隔离式DC/DC转换器

3.3 V或5 V调节输出

最高500 mW输出功率

四个DC-25 Mbps (NRZ)信号隔离通道

施密特触发器输入

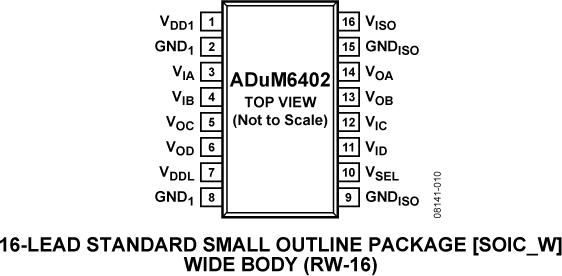

16引脚SOIC封装，爬电距离为7.6 mm

工作温度最高可达105°C

高共模瞬变抗扰度：>25 kV/µs

欲了解更多特性，请参考数据手册

相关的评估套件共有1个

EVAL-ADUMQS - EVAL-ADUMQS：

EVAL-ADuMQSEBZ能与大部分iCoupler?和isoPower(R)等采用16引脚宽体SOIC和QSOP封装的隔离产品一同使用。评估板支持电源、接地和I/O引脚等通用焊盘位置。

支持的iCoupler?产品：

ADuM130x

ADuM131x

ADuM140x

ADuM141x

ADuM1510

ADuM240x

ADuM330x

ADuM340x

ADuM344x

ADuM440x

ADuM5000

ADuM520x

ADuM540x

ADuM6000

ADuM620x

ADuM640x

ADuM744x

ADuM7510

EVAL-ADUMQS - 无：

无
