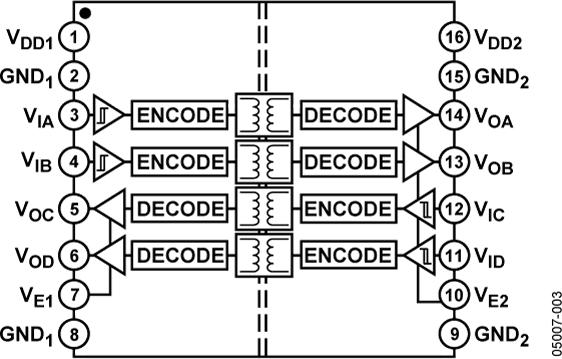

ADUM2402 - 典型设计图：

ADUM2402 - 四通道数字隔离器

ADUM2402是AD公司的一款标准数字隔离器产品，ADUM2402是四通道数字隔离器，本站介绍了ADUM2402的封装应用图解、特点和优点、功能等，并给出了与ADUM2402相关的AD元器件型号供参考。

ADUM2402 - 四通道数字隔离器 - 标准数字隔离器 - 接口和隔离 - Analog Devices, LLC

产品描述

ADuM2400/ADuM2401/ADuM2402是采用ADI公司iCoupler® 技术的四通道数字隔离器。这些隔离器件将高速CMOS与单芯片空芯变压器技术融为一体，具有优于光耦合器等替代器件的出色性能特征。

ADuM2400/ADuM2401/ADuM2402隔离器提供四个独立的隔离通道，支持多种通道配置和数据速率（请参考“订购指南”）。所有型号均可采用2.7 V至5.5 V电源电压工作，与低压系统兼容，并且能够跨越隔离栅实现电压转换功能。此外，ADuM2400/ADuM2401/ADuM2402具有低脉冲宽度失真（CRWZ级小于2 ns）和严格的通道间匹配（CRWZ级小于2 ns）特性。 ADuM2400/ADuM2401/ADuM2402隔离器具有已取得专利的刷新特性，可确保不存在输入逻辑转换时及上电/关断条件下的直流正确性。

应用
• 通用高压多通道隔离
• 医疗设备
• 电机驱动
• 电源

优势和特点

低功耗工作 5 V 工作电压 - 请参考数据手册 3 V 工作电压 - 请参考数据手册

双向通信

3 V/5 V 电平转换

工作温度最高可达105°C

高数据速率：DC至90 Mbps (NRZ)

精密定时特性脉冲宽度失真：2 ns（最大值）通道间匹配：2 ns（最大值）

欲了解更多特性，请参考数据手册

相关的评估套件共有1个

EVAL-ADUMQS - EVAL-ADUMQS：

EVAL-ADuMQSEBZ能与大部分iCoupler?和isoPower(R)等采用16引脚宽体SOIC和QSOP封装的隔离产品一同使用。评估板支持电源、接地和I/O引脚等通用焊盘位置。
