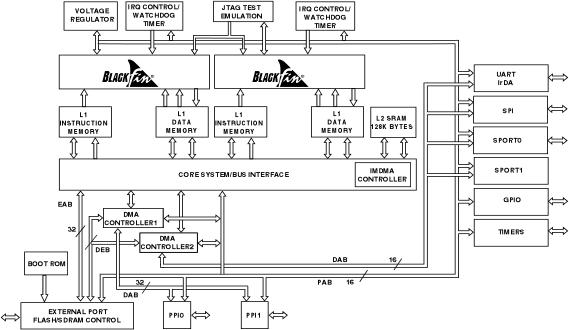

ADSP-BF561典型设计图一
AD芯片：
承诺原装正品
专营AD，真正优化您的供应链
AD产品 - ADSP-BF561介绍

ADSP-BF561 - Blackfin对称多处理器，用于消费类多媒体

ADSP-BF561是AD公司的一款Blackfin 处理器产品，ADSP-BF561是Blackfin对称多处理器，用于消费类多媒体，本站介绍了ADSP-BF561的封装应用图解、特点和优点、功能等，并给出了与ADSP-BF561相关的AD元器件型号供参考。

ADSP-BF561 - Blackfin对称多处理器，用于消费类多媒体 - Blackfin 处理器 - 处理器和DSP - Analog Devices

产品描述

ADSP-BF561扩展了Blackfin®处理器系列产品的性能。ADSP-BF561具有两个高性能Blackfin处理器内核、灵活的高速缓存架构、增强的DMA子系统，以及动态电源管理（DPM）功能，可以执行复杂的控制与信号处理任务，同时保持极高的数据吞吐率。

ADSP-BF561扩展了广受欢迎的Blackfin处理器系列产品的功能，非常适合各种工业、仪器仪表、医疗与消费类电子产品，能够根据所需的数据带宽、控制复杂度，以及终端产品所需的信号处理性能而进行扩展。

高集成度

  • 328 KB片上存储器，可以配置为：
  • 每个内核具有32KB的L1指令存储器（SRAM/高速缓存）
  • 每个内核具有64KB的L1数据存储器（SRAM/高速缓存）
  • 每个内核具有4KB的L1暂存器
  • 128 KB的低延迟共享L2存储器
  • 32位存储器控制器提供与多组外部SDRAM、SRAM、Flash或ROM的无缝连接
  • 两个并行外设接口单元，支持ITU-R 656视频数据格式
  • 两个双通道、全双工同步串行端口，支持8个立体声I2S通道
  • 两个16通道DMA控制器，支持一维和二维数据传输
  • SPI兼容端口
  • 支持IrDA®的UART
  • 12个定时器/计数器，支持PWM、脉宽和事件计数模式
  • 48个可编程标志/通用I/O
  • 事件处理器
  • 两个看门狗定时器
  • PLL，具有1倍 -63倍倍频能力
  • 256引脚迷你BGA封装、297引脚稀疏PBGA封装
    • 优势和特点
  • 两个Blackfin内核，每个内核的性能均高达600 MHz/1200 MMAC（共2400 MMAC），适合要求苛刻的信号处理应用
  • 328 KB大容量片上存储器，设定为每个内核的独立L1存储器系统以及一个共享L2存储器空间
  • 可满足成像与消费类多媒体应用需求的高数据吞吐率
  • 面向应用的外设提供到各种音/视频转换器及通用ADC/DAC的无缝连接
    • 相关的评估套件共有4个
  • EMULATOR-ADSP - 基于USB的低成本ICE-1000和高性能ICE-2000 JTAG仿真器：

    • ADI的ICE-1000和ICE-2000仿真器为在ADI处理器和DSP上开发、测试和调试高级应用提供了方便。 配合CrossCore® Embedded Studio开发环境使用，这些仿真器可为全部JTAG兼容型ADI处理器提供最新支持。

    针对ICE-1000/ICE-2000增加的全新调试功能：

  • 程序跟踪*
  • 系统跟踪*
  • 交叉触发通道控制*
  • CoreSight串行线调试(SWD)支持*

    • *并未在所有的CCES版本中提供


  • BF561-EZLITE - ADSP-BF561 EZ-Kit Lite评估硬件为评估ADSP-BF561 Blackfin处理器提供低成本硬件解决方案。：

    • ADSP-BF561 EZ-KIT Lite?是一种经济有效的评估套件，开发人员通过基于USB、可在PC中运行的工具集，便能对ADSP-BF561 Blackfin?处理器进行初步评估，适合音频和视频应用。 利用96 kHz多通道音频编解码器AD1836，可以实现对模拟音频应用的评估。 利用10位高级视频解码器ADV7183A和芯片级NTSC/PAL视频编码器ADV7179，用户可以评估视频应用，例如借助ADSP-BF561处理器的双核架构实现同时输入和输出视频处理等。 利用该EZ-KIT Lite，用户可以了解有关ADI公司ADSP-BF561硬件和软件开发及快速完成原型设计应用的更多信息。

    该EZ-KIT Lite包括ADSP-BF561处理器桌面评估板以及VisualDSP++?开发与调试环境的评估套件，其中含有C/C++编译器、汇编器和链接器。 它还包括处理器应用程序示例、通过CE认证的电源和USB电缆。

    产品型号：
    ADZS-BF561-EZLITE
