ADRF6703 - 1,550 MHz至2,650 MHz正交调制器,集成2,100 MHz至2,600 MHz小数N分频PLL和VCO
ADRF6703是AD公司的一款IQ调制器产品,ADRF6703是1,550 MHz至2,650 MHz正交调制器,集成2,100 MHz至2,600 MHz小数N分频PLL和VCO,本站介绍了ADRF6703的封装应用图解、特点和优点、功能等,并给出了与ADRF6703相关的AD元器件型号供参考。
ADRF6703 - 1,550 MHz至2,650 MHz正交调制器,集成2,100 MHz至2,600 MHz小数N分频PLL和VCO - IQ调制器 - 射频和微波 - Analog Devices
ADRF6703提供了一款正交调制器和频率合成器解决方案,尺寸仅6 mm × 6 mm,所需外部元件极少。
该器件设计提供1550 MHz至2650 MHz的RF输出,并集成低相位噪声VCO和高性能正交调制器,非常适合新一代要求高信号动态范围和线性度的通信系统。由于集成IQ调制器、PLL和VCO,因此该器件不仅可以显著节省电路板空间并减少BOM,而且还可以降低设计复杂度。

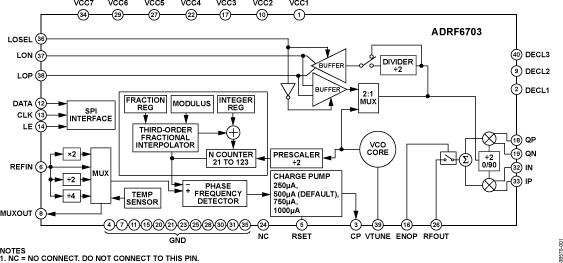

集成小数N分频PLL/频率合成器产生2× fLO输入,供给IQ调制器。鉴相器与外部环路滤波器一起用于控制VCO输出。VCO输出施加于正交分频器。为了减少杂散成分,可编程PLL分频器由一个Σ-Δ调制器进行控制。
IQ调制器具有宽带差分I和Q输入,支持基带和复数中频架构。单端调制器输出设计用于驱动50 Ω负载阻抗,并且可以禁用。
ADRF6703采用先进的硅锗BiCMOS工艺制造,提供40引脚、裸露焊盘、无铅6 mm x 6 mm LFCSP封装。额定温度范围为?40°C至+85°C,同时提供无铅评估板。
应用
- 蜂窝通信系统
GSM/EDGE、CDMA2000、W-CDMA、TD-SCDMA、LTE
- 宽带无线接入系统
- 卫星调制解调器
本页提供集成2100 MHz至2600 MHz小数N分频PLL和VCO的1550 MHz至2650 MHz正交调制器ADRF6703的评估板订购信息。
