产品描述

ADP5585是一款10I/O端口扩展器，内置键盘矩阵解码器、可编程逻辑、复位发生器和PWM发生器。I/O扩展器IC适用于便携式设备（手机、遥控器和相机）及非便携式应用（医疗保健、工业和仪器仪表），可用来增加处理器可用的I/O数量，或者通过接口连接器减少前面板设计所需的I/O数量。

ADP5585处理所有按键扫描和解码，并通过一条中断线通知主处理器有新的按键事件发生。GPI变化和逻辑变化也可以通过FIFO记录为事件，从而无需监控不同的寄存器来判断事件变化。ADP5585配有一个FIFO，它最多可以存储16个事件。处理器可以通过I2C兼容型接口回读事件。

ADP5585使主处理器不必监控键盘，从而降低功耗和/或提高处理器带宽，以便执行其它功能。

可编程逻辑功能支持将常用逻辑要求集成为GPIO扩展器的一部分，从而节省电路板面积和成本。

应用

要求键盘输入和I/O扩展功能的设备

优势和特点

16单元FIFO用于记录事件

10个可配置I/O

键盘解码，支持的最大矩阵为5x5，提供一个11 GPIO (5x6)选项

按键/释放中断

GPIO功能

GPI支持可选的中断级

100k/300k上拉

300k下拉

GPO支持推挽或开漏输出

可编程逻辑模块

PWM发生器 -内部生成PWM - 外部PWM，内置PWM AND函数

复位发生器

I2C 接口支持增强快速模式(Fm+)，频率最高可达1 MHZ

开漏中断输出

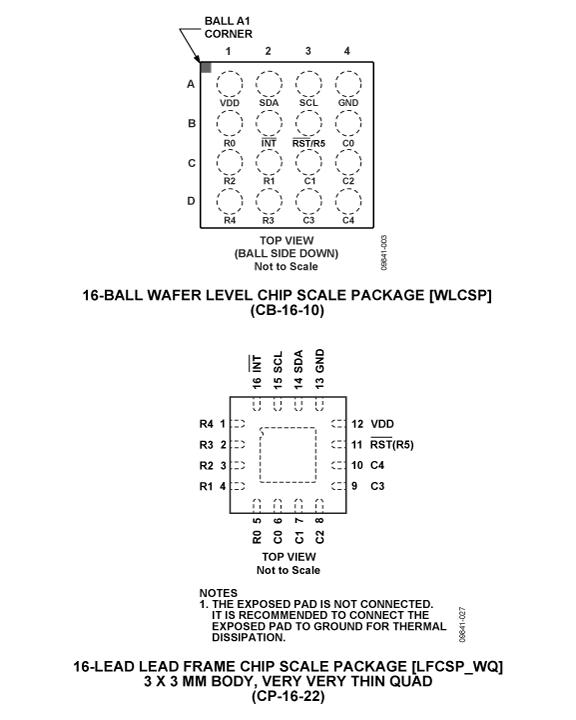

16引脚WLCSP
