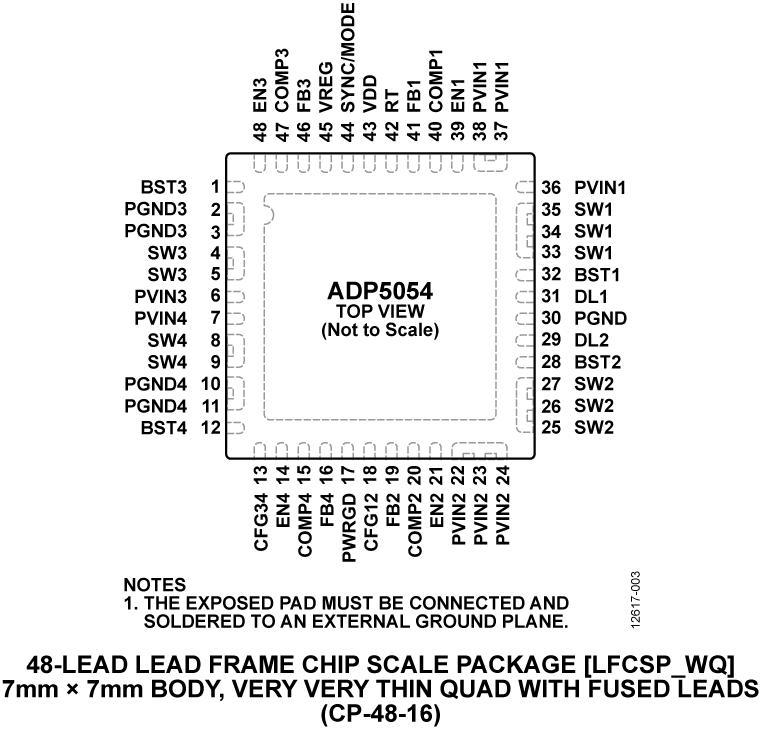

ADP5054在一个48引脚LFCSP封装中集成了四个高性能降压调节器，可满足严苛的性能和电路板空间要求。 器件可直接连接高达15 V的输入电压，无需使用前置调节器。

通道1和通道2集成高端功率MOSFET和低端MOSFET驱动器。 外部NFET可用于低端功率器件，以优化解决方案的效率并提供2 A、4 A和6 A的可编程输出电流。以并联配置方式组合通道1和通道2可提供高达12 A的单路输出电流。

通道3和通道4同时集成高端和低端MOSFET，以提供2.5 A输出电流。以并联配置方式组合通道3和通道4可提供高达5 A的单路输出电流。

ADP5054的开关频率可编程或同步至250 kHz至2 MHz外部时钟，另外针对每个通道还提供独立的1/2x 频率配置。

ADP5054的每个通道均集成一个独立的精密使能引脚，方便设置上电时序。 ADP5054内部集成1/f低噪声基准电压源，供噪声敏感型应用使用。

应用

本用户指南描述ADP5054评估，包括详细的原理图和印刷电路板(PCB)布局图。

ADP5054评估板在一个48引脚LFCSP封装中集成四个高性能降压调节器，可满足严苛的性能和电路板空间要求。 ADP5054评估板无需任何前置调节器可直接连接到高达15 V的高输入电压。

有关该器件的完整详情可参见ADP5054数据手册，建议同时参阅数据手册和本评估板用户指南。
