ADN2531 - 11.3 Gbps有源后部端接、差分激光二极管驱动器

ADN2531是AD公司的一款激光驱动器产品，ADN2531是11.3 Gbps有源后部端接、差分激光二极管驱动器，本站介绍了ADN2531的封装应用图解、特点和优点、功能等，并给出了与ADN2531相关的AD元器件型号供参考。

ADN2531 - 11.3 Gbps有源后部端接、差分激光二极管驱动器 - 激光驱动器 - 光学 - Analog Devices

产品描述

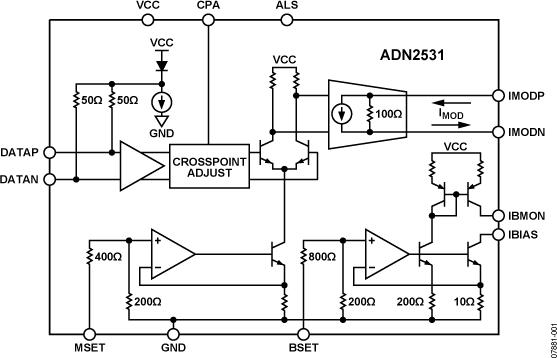

ADN2531激光二极管驱动器支持直接调制激光二极管，包括垂直腔面发射(VCSEL)激光器、法布里-珀罗(FP)激光器和分布反馈式(DFB)激光器，差分加载电阻范围为5 Ω至140 Ω。ADN2531的有源后部端接可吸收来自输出传输线路激光二极管一侧的信号反射，即使输出传输线路TOSA端明显不匹配，也能实现出色的光眼质量。ADN2531为SFP+ MSA-兼容器件。激光二极管一般封装在引脚数量较少的光学子模块中，该器件的小尺寸封装和增强型ESD保护为这种紧凑的模块提供了最佳解决方案。

调制和偏置电流可通过MSET和BSET控制引脚进行编程。用户可以用控制电压驱动这些引脚，从而灵活地实施各种平均光功率和消光比控制方案，包括闭环或查找表控制。该器件具有自动激光关断(ALS)特性，可以用低压晶体管-晶体管逻辑(LVTTL)源驱动ALS引脚，以接通或断开偏置电流并同时调制电流。

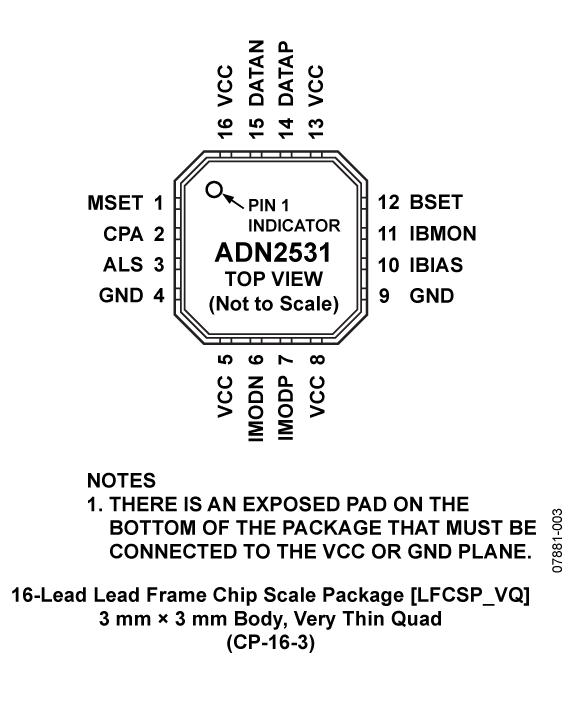

该产品提供小型3 mm × 3 mm LFCSP封装，工作温度范围为?40°C至+100°C。

优势和特点

3.3 V工作电压

工作速率最高达11.3 Gbps

上升/下降时间：26 ps（典型值）

偏置电流范围：10 mA至100 mA

差分调制电流范围：10 mA至80 mA

电压输入控制偏置和调制电流

数据输入灵敏度：150 mV p-p差分

自动激光关断(ALS)

交叉点调节(CPA

支持VCSEL、FP和DFB激光器

兼容SFF/SFP/XFP/SFP+ MSA

提供光学评估板
