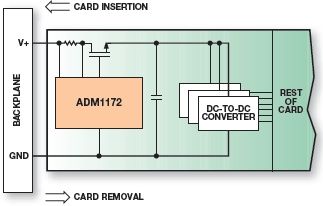

ADM1172 - 典型设计图：

ADM1172 - 2.7 V至16.5 V热插拔控制器，内置电源良好指示比较器

ADM1172是AD公司的一款热插拔IC产品，ADM1172是2.7 V至16.5 V热插拔控制器，内置电源良好指示比较器，本站介绍了ADM1172的封装应用图解、特点和优点、功能等，并给出了与ADM1172相关的AD元器件型号供参考。

ADM1172 - 2.7 V至16.5 V热插拔控制器，内置电源良好指示比较器 - 热插拔IC - 低压正向热插拔 - Analog Devices, LLC

产品描述

ADM1172是一款热插拔控制器，能够将电路板安全地插入带电背板或拔出。这可通过具有电流控制环路的导通FET来实现，该环路利用一个检测电阻监控输入电流。内部电荷泵则用来增强外部高压侧N-沟道FET的栅极。当检测到过流状况时，FET的栅极电压会降低，以限制流经检测电阻的电流。ADM1172采用2.7 V至16.5 V电源供电。在过流情况下，由计时器电容决定FET保持此状况的时间长短。ON (ON/CLR)引脚为该器件提供使能输入，同时用作ADM1172-2型产品的锁存故障复位引脚。ADM1172还具有一个电源故障比较器。该比较器会将PFI引脚电压与内部0.6V基准电压进行比较，并在PFO引脚上提供比较器输出。

针对过流故障，这款器件提供两种选择：ADM1172-1会自动重试，ADM1172-2则会自锁。ADM1172采用8引脚TSOT封装。

应用

电路板热插拔：线路卡、独立磁盘冗余阵列(Raid)系统

电子断路器

工业高压侧开关/断路器

优势和特点

能够将电路板安全地插入带电背板或拔出

控制电源电压范围：2.7 V至16.5 V

电源故障比较器

可调模拟电流限值，带断路器

快速响应限制峰值故障电流

电流故障时自动重试或自锁
