ADM1087 - 内置低电平有效、开漏使能输出的电压时序控制器

ADM1087是AD公司的一款电源时序控制器产品，ADM1087是内置低电平有效、开漏使能输出的电压时序控制器，本站介绍了ADM1087的封装应用图解、特点和优点、功能等，并给出了与ADM1087相关的AD元器件型号供参考。

ADM1087 - 内置低电平有效、开漏使能输出的电压时序控制器 - 电源时序控制器 - 模拟时序控制器 - Analog Devices

产品描述

ADM1085-ADM1088均为Simple Sequencing?简单时序控制电路，用来在多电源系统上电时提供时间延迟，使各稳压器依序启用。当第一个稳压器的输出电压达到预设阈值时，就会开始一段时间延迟，延迟结束后才会发出使能信号允许后续稳压器上电。可以将任意数量的这些器件与稳压器级联，实现对多个电源的时序控制。

阈值电平可以借助一对采用分压器配置的外部电阻设置。通过选择适当的电阻值，可以调节阈值以监控低至0.6 V的电压。

ADM1086和ADM1088均具有推挽输出级，分别提供高电平有效(ENOUT)和低电平有效(ENOUT)逻辑输出。类似地，ADM1085具有高电平有效(ENOUT)逻辑输出，ADM1087具有低电平有效(ENOUT)逻辑输出。ADM1085和ADM1087均具有开漏输出级，通过外部电阻可以将其上拉至高达22 V的电平。ADM0185和ADM1087的这种电平转换特性确保其与不同稳压器和转换器的使能输入逻辑电平兼容。

所有四款器件均具有专用使能输入引脚，允许从外部控制稳压器的输出信号。对于ADM1085和ADM1086，该引脚为高电平有效输入(ENIN)；对于ADM1087和ADM1088则为低电平有效输入(ENIN)。

Simple Sequencers?简单时序控制器的额定温度范围为40°C至+125°C扩展温度范围，功耗低（典型值为15 μA），采用6引脚SC70封装，适合低功耗便携式应用。

欲了解更多电压监控和电源时序控制产品，请访问新版电压监控和电源时序控制主页。

请在Analog.com中搜索，查看所有电压时序控制相关网页

优势和特点

提供时间延迟，使各稳压器依序启用

可与稳压器级联，实现多电源时序控制

输出级高压（最高22 V）开漏输出(ADM1085/ADM1087) 推挽输出(ADM1086/ADM1088)

电源监控（低至0.6 V）

可通过电容调整时间延迟

高压（最高22 V）使能输入

低功耗(15 µA)

额定温度范围：–40°C至+125°C

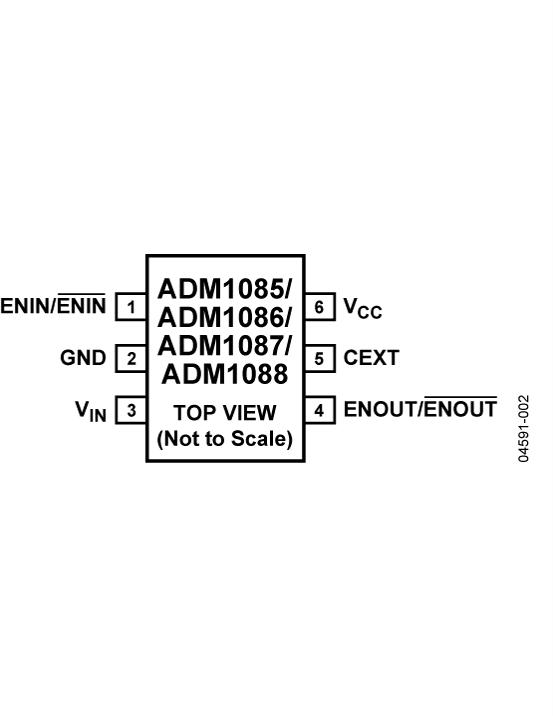

6引脚SC70封装

相关的评估套件共有1个

EVAL-ADM1087 - ADM1087评估板：

ADM1087评估板(EVAL-ADM1087EBZ)是一款功能齐全的电路板，可用来评估ADM1087时序控制器。

该板设计采用9 V输入电源供电，可通过专用开关（开关S1，ON/OFF）开启或关闭。

ADM1087的完整技术规格参见 ADM1087数据手册（ www.analog.com）。使用评估板时，应同时参阅数据手册和本用户指南。

EVAL-ADM1087 - 无：

无
