ADL5531 - 20 MHz 至500 MHz 中频增益模块

ADL5531是AD公司的一款RF放大器产品，ADL5531是20 MHz 至500 MHz 中频增益模块，本站介绍了ADL5531的封装应用图解、特点和优点、功能等，并给出了与ADL5531相关的AD元器件型号供参考。

ADL5531 - 20 MHz 至500 MHz 中频增益模块 - RF放大器 - 增益模块 - Analog Devices, LLC

产品描述

ADL5531是一款宽带、固定增益、线性放大器，工作频率最高达500 MHz，可用于蜂窝、卫星、宽带和仪器仪表等各种设备。

ADL5531提供稳定的20 dB增益，增益不随频率、温度、电源、器件而变化。该放大器为单端式，具有内部匹配50 Ω电阻。只需配置输入/输出交流耦合电容、电源去耦电容和外部电感便能工作。

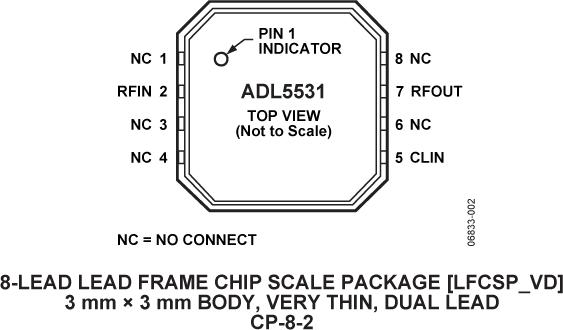

ADL5531采用GaAs HBT工艺制造，ESD额定值为±2 kV（二类）。该器件采用3 mm × 3 mm、8引脚LFCSP封装，使用裸露焊盘以获得出色的热阻抗性能。

采用5 V单电源供电时，功耗为100 mA，额定工作温度范围为?40°C至+85°C。

同时提供双通道20 dB增益版本ADL5534。

数据手册，Rev. A，08/2008

优势和特点

固定增益：20 dB

工作频率最高达500 MHz

内部50 Ω输入/输出匹配电阻

输出IP3 41 dBm (70 MHz) 39 dBm (190 MHz)

集成偏置控制电路

输出1 dB压缩：20.6 dB (190 MHz)

噪声系数：2.5 dB (190 MHz)

欲了解更多信息，请参考数据手册

相关的评估套件共有1个

EVAL-ADL5531 - ADL5531 评估板：

ADL5531-EVALZ是一款4层FR4评估板。正常工作时需使用一个5 V/100 mA单电源。应将5 V电源连接至测试环路的VPOS和GND引脚。或者，电源连接可通过2引脚接头W-1实现。RF输入施加于SMA连接器的RFIN引脚。 SMA连接器的RFOUT引脚提供RF输出。

EVAL-ADL5531 - 无：

无
