ADL5330 - 10 MHz至3 GHz VGA,60 dB增益控制范围
ADL5330是AD公司的一款可变增益放大器产品,ADL5330是10 MHz至3 GHz VGA,60 dB增益控制范围,本站介绍了ADL5330的封装应用图解、特点和优点、功能等,并给出了与ADL5330相关的AD元器件型号供参考。
ADL5330 - 10 MHz至3 GHz VGA,60 dB增益控制范围 - 可变增益放大器 - All VGAs - Analog Devices

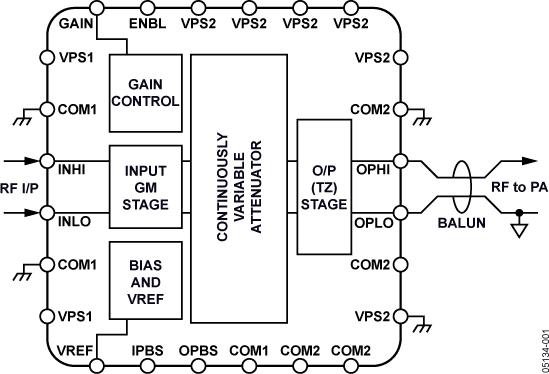

ADL5330是一款宽带电压可变增益放大器,额定工作频率范围为10 MHz至3 GHz。该器件可以在60 dB范围内提供精密线性dB增益控制,衰减约为-40 dB,增益约为+20 dB。在60 dB范围内设置增益或衰减时,需要0至1.4 V的增益控制输入电压。
ADL5330可提供高线性度输出功率,因而是无线基础设施发射信号路径的理想解决方案。

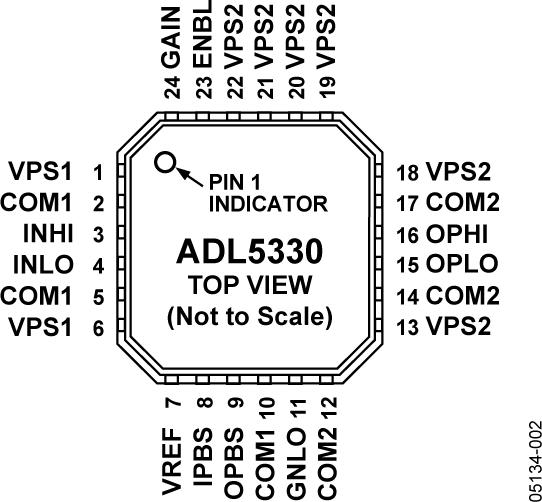

ADL5330采用24引脚LFCSP封装,额定温度范围为40°C至+85°C。
ADL5330-EVALZ is a fully populated, 4-layer, FR4-based evaluation board designed to allow easy evaluation of all features of the ADL5330 analog controlled VGA.? The evaluation board contains bypassable transformers to allow single ended or differential inputs and outputs. An SMA connector is used to access the analog gain control pin. This evaluation board requires only a single supply within the range of 4.5V to 5.5V.
