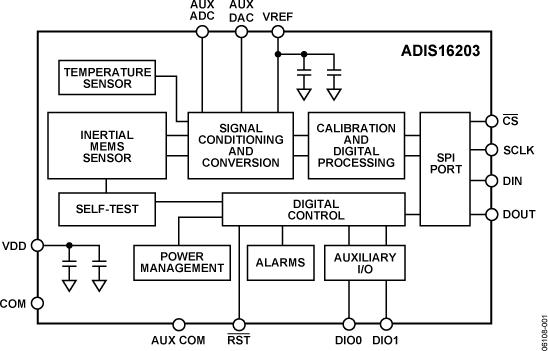

ADIS16203是完整的单轴360°倾斜角测量系统，利用ADI iSensor?集成技术将其集成到单片紧凑封装中。通过嵌入式信号处理解决方案增强ADI iMEMS传感器技术，ADIS16203提供出厂已校准的及可调的数字传感器数据，这些数据的数据格式可通过简单的SPI串口获取。SPI接口可获取下列参数的测量数据：线性倾斜角，温度，电源及辅助模拟输入。易于得到已校准的数字传感器数据给开发者提供了系统就绪的设备，节省了开发时间，降低了成本和项目风险。

通过几个内置特性，包括单一寄存器命令实现自归零校准以及可配置采样率和频率响应，最终系统极易拥有独特性能。

ADIS16203也提供一系列特性，能进一步的降低系统设计的硬件复杂度。这些集成特性包括可配置报警功能，辅助12位模数转换器，辅助12位数模转换器，可配置数字I/O口，及数字自检功能。ADIS16203提供两套通过SPI口使能的不同的电源管理特性；为不需要连续工作的系统提供可编程占空比睡眠模式 ，以及为可降低采样率的系统提供的低功耗模式来获取更高效率。

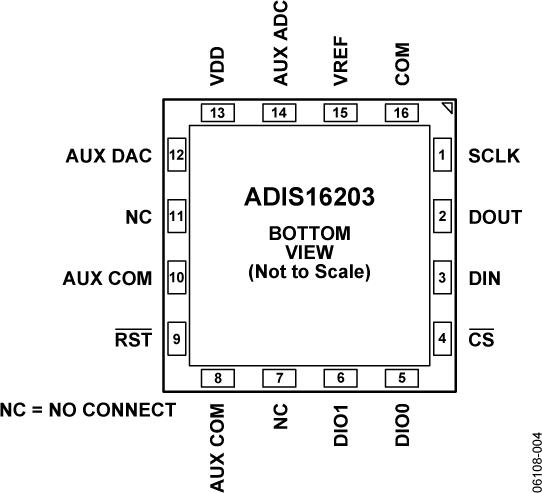

ADIS16203有 9.2mmx 9.2mm x 3.9mm LGA封装，工作温度范围为-40°C 到+125°C.

The ADIS16203/PCBZ is a "breakout boad that provides (1) ADIS16203CCCZ and (1) interface PCB to simplify the process of "prototyping" during the early stages of system design and evaluation. The ADIS16203CCCZis a fully-calibrated, digital MEMS inclinometer, which provides a serial peripheral interface (SPI) for all digital communications. It is in a 16-lead, LGA package that minimizes board space but does not support typical prototype soldering processes. The interface PCB provides access to the ADIS16203CCCZ, using dual-row, 12-pin connectors, which supports standard ribbon cable systems and hand-soldering connection techniques.

ADISUSB系统是一种基于PC的简单工具，用于评估iSensor产品，面向尚未准备好将这类产品集成到嵌入式处理器系统的人员。该系统支持通过应用程序软件实现各受支持器件的基本演示、个别寄存器访问和数据采集功能。每个应用程序软件包均随附安装向导，可帮助简化安装并还随附易于使用的简单USB驱动程序包。ADISUSB随附的所有软件包均兼容32位版本的Windows XP、Vista和7。ADISUSB电路板厚度为0.125”，支持以预钻、预攻螺纹的安装孔来安装各个iSensor器件。安装孔可容纳M2x0.4mm机械螺丝。由于集成电源系统，因此大多数情况下无需外部电源，但的确提供外部电源输入，从而可进行电源灵敏度测试。电源系统采用USB的+5V电压并针对+3.3V器件提供线性调节器选项。
