ADG2108 - I2C? CMOS 8 × 10无缓冲模拟开关阵列，采用双/单电源供电

ADG2108是AD公司的一款未缓冲模拟交叉点阵列产品，ADG2108是I2C? CMOS 8 × 10无缓冲模拟开关阵列，采用双/单电源供电，本站介绍了ADG2108的封装应用图解、特点和优点、功能等，并给出了与ADG2108相关的AD元器件型号供参考。

ADG2108 - I2C? CMOS 8 × 10无缓冲模拟开关阵列，采用双/单电源供电 - 未缓冲模拟交叉点阵列 - 开关和多路复用器 - Analog Devices

产品描述

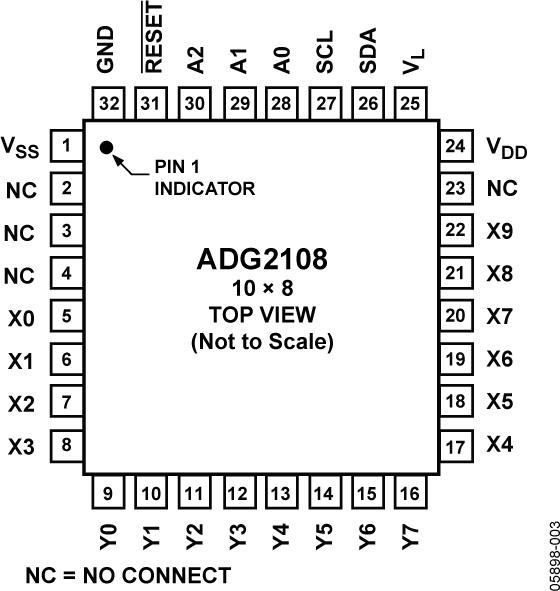

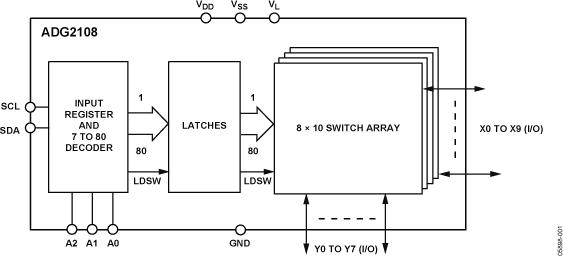

ADG2108是一款8 ×10模拟交叉点开关阵列，按8列、10行的形式排列，共有80个开关通道。该阵列为双向式，行和列既可以配置为输入，也可以配置为输出。各开关可以通过I2C兼容型接口进行寻址和配置，支持标准、全速和高速(3.4 MHz)三种I2C接口，允许进行任意同步开关组合，而且可以利用LDSW命令同时更新多个开关。此外，利用RESET选项可以复位/关断所有开关通道。上电时，所有开关均处于关断状态。该器件采用32引脚、5 mm × 5 mm LFCSP_VQ封装。

应用

电视车载信息娱乐影音切换

影音接收机

CCTV 超声应用

KVM 开关

电信应用

测试设备/仪器仪表

PBX系统

优势和特点

I2C兼容型接口

3.4 MHz高速 I2C 选项

32引脚LFCSP_VQ (5 mm × 5 mm)封装

双缓冲输入逻辑

多个开关同时更新

带宽最高达300 MHz

额定电源电压：±5 V（双电源）/+12 V（单电源）

导通电阻：35 Ω（最大值）

低静态电流：< 20 μA

相关的评估套件共有1个

EVAL-ADG2108 - ADG2108 评估板：

ADG2108评估板连接PC的USB端口，软件与评估板一同提供，便于用户设置ADG2108。EVAL-ADG2108EB也可用作独立的电路板。

EVAL-ADG2108 - 无：

无
