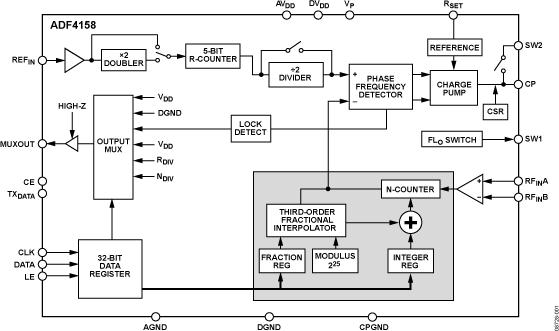

ADF4158 - 典型设计图：

ADF4158 - 直接调制/波形产生6.1 GHz 小数N分频频率合成器

ADF4158是AD公司的一款定时IC和时钟产品，ADF4158是直接调制/波形产生6.1 GHz 小数N分频频率合成器，本站介绍了ADF4158的封装应用图解、特点和优点、功能等，并给出了与ADF4158相关的AD元器件型号供参考。

ADF4158 - 直接调制/波形产生6.1 GHz 小数N分频频率合成器 - 定时IC和时钟 - PLL/频率合成器 - Analog Devices, LLC

产品描述

ADF4158是一款具有调制和波形产生能力的6.1 GHz小数N分频频率合成器，包含25位固定模数，可在6.1 GHz下提供次赫兹频率分辨率。它由低噪声数字鉴频鉴相器(PFD)、精密电荷泵和可编程参考分频器组成。该器件内置一个Σ-Δ型小数插值器，能够实现可编程模数小数N分频。INT和FRAC寄存器可构成一个总N分频器(N = INT + (FRAC/225)。

ADF4158可用于实现频移键控(FSK)和相移键控(PSK)调制。可用的频率扫描模式也有很多，可在频域内产生各种波形，例如锯齿波和三角波。ADF4158具有周跳减少电路，可进一步缩短锁定时间，而无需修改环路滤波器。

所有片内寄存器均通过简单的三线式接口进行控制。该器件采用2.7 V至3.3 V电源供电，不用时可以关断。

应用

通信基础设施

通信测试设备

仪器仪表

FMCW雷达

优势和特点

RF 带宽达6.1 GHz

25位固定模数可提供次赫兹频率分辨率

频率与相位调制能力

频域中的锯齿波和三角波
